Wie gebogene Förderbänder funktionieren und Platz in Einrichtungen sparen

Kurvenförderbänder ändern die Richtung des Materialflusses innerhalb einer Logistik- oder Produktionslinie in Winkeln von 30 bis 180 Grad, ohne dass ein manueller Transfer oder eine Neuausrichtung des Produkts im rechten Winkel erforderlich ist. Durch die Aufrechterhaltung einer kontinuierlichen Bandausrichtung, einer präzisen Verteilung des Antriebsdrehmoments und einer konsistenten Materialausrichtung durch sanfte Kurvenradien eliminiert ein Kurvenbandförderer störende Totzonen bei der Übertragung, spart Platz auf dem Boden und optimiert den Anlagenbetrieb mit hohem Durchsatz.

Inhaltsverzeichnis

• Mechanische Grundlagen und Antriebsmechanismen

• Räumliche Optimierung und Layout-Effizienz

• Lastdynamik und Orientierungsintegrität

• Schlüsselkomponenten und strukturelle Spezifikationen

• Wartungs- und Betriebsprotokolle

• Strategische Anlagenanwendungen

Mechanische Grundlagen und Antriebsmechanismen

Ein Kurvenbandförderer arbeitet mit speziellen konischen Endrollen, Antriebsketten oder Führungslagern an der Außenkante und individuell geformten, sich verjüngenden Bändern, um mechanisches Drehmoment gleichmäßig über eine gekrümmte Bahn zu übertragen und gleichzeitig die seitliche Bandwanderung zu verringern.

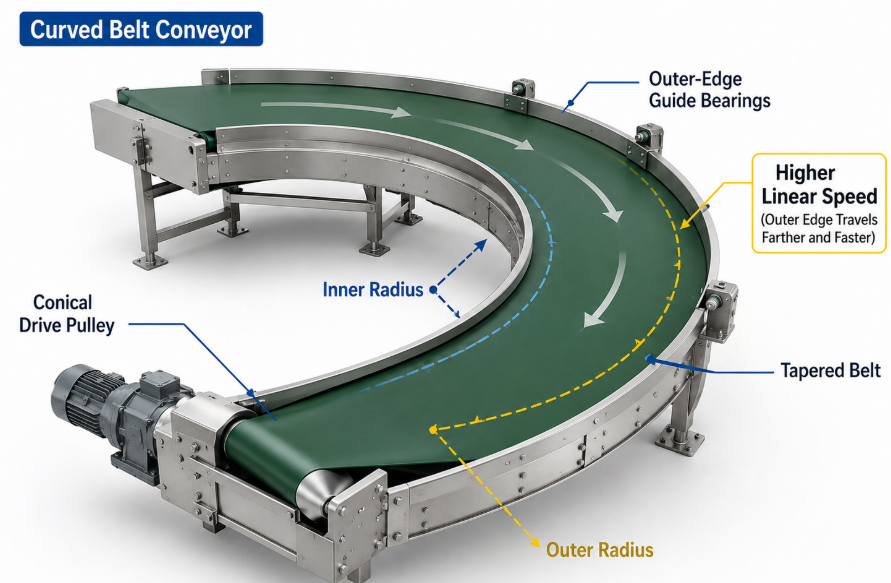

Die grundlegende physikalische Herausforderung beim Antrieb eines Riemens durch eine Kurve ist die erforderliche Differenzgeschwindigkeit im Innen- und Außenradius. Der Außenumfang einer Kurve ist deutlich länger als der Innenumfang. Um eine glatte, gleichmäßige Bandoberfläche ohne Knicken oder Schlupf zu gewährleisten, muss die lineare Geschwindigkeit an der Außenkante des Bandes höher sein als die Geschwindigkeit an der Innenkante. Standard-Zylinderrollen können diesen Geschwindigkeitsgradienten nicht erreichen, da ihr Außendurchmesser über die gesamte Länge konstant ist, was dazu führen würde, dass der Riemen rutscht, sich ungleichmäßig dehnt oder sich entlang der Innenwindung zusammenzieht.

Um diese kinematische Diskrepanz zu beheben, werden in der modernen Technik konische oder konische Endrollen eingesetzt. Da der Durchmesser einer konischen Walze vom Innenradius zum Außenradius allmählich zunimmt, skaliert die tangentiale Oberflächengeschwindigkeit proportional über die Walzenfläche. Dieses Design entspricht genau den geometrischen Anforderungen des gekrümmten Bandwegs und stellt sicher, dass sich jeder Punkt über die Bandbreite mit der passenden räumlichen Geschwindigkeit bewegt. In Hochleistungs- oder Hochgeschwindigkeitssystemen werden formschlüssige Antriebsmechanismen – wie Kettenantriebe an der Außenkante, spezielle Zahnriemen oder abgedichtete Präzisionslager, die entlang einer Umfangsführungsschiene laufen – mit konischen Antriebsscheiben kombiniert, um Radialkräften entgegenzuwirken. Wenn Spannung ausgeübt wird, zieht die Radialkraft den Riemen zwangsläufig in Richtung der Krümmungsmitte. Der äußere Führungsmechanismus hält das Band physisch zurück und sorgt so für eine stabile Führung bei schweren Lasten.

In speziellen Industrieanwendungen bestimmt die radiale Spannungsverteilung die Betriebsdauer und Systemstabilität. Warum ist ein Kurvenbandförderer mit Außenkantenführungslagern ausgestattet, anstatt sich ausschließlich auf die Bandspannung zu verlassen? In Hochgeschwindigkeits-Sortieranlagen führt allein die zentrale Spannung mit der Zeit zu übermäßigem Kantenverschleiß und Bandverzug. Die Konstruktion eines starren Rahmens mit Präzisionsführungsrollen entlang des äußeren Bogens absorbiert sicher die nach innen gerichteten radialen Kraftvektoren, die bei Beschleunigung und kontinuierlicher Bewegung entstehen. Europäische Logistikzentren, die Wert auf einen niedrigen Geräuschpegel und minimale Wartungsausfallzeiten legen, entscheiden sich häufig für abgedichtete Präzisionslagerführungen gepaart mit hochfesten Kunststoffriemen für eine leise, wartungsfreie Ausführung bei 90-Grad- und 180-Grad-Kurven.

Räumliche Optimierung und Layout-Effizienz

Durch die Integration eines Kurvenbandförderers in ein Anlagenlayout können bis zu 40 % der nutzbaren Grundfläche eingespart werden, da umständliche Wendungen in geraden Winkeln entfallen und Richtungsänderungen mit engen Radien möglich sind.

Bei konventionellen Materialhandhabungsanlagen ohne Kurvenbandförderer erfordert eine Änderung der Laufrichtung in der Regel den Betrieb zweier gerader Förderbänder im 90-Grad-Winkel zueinander, getrennt durch einen Übergabetisch, eine Pop-up-Radumlenkung oder einen Drehteller. Diese mechanischen Übergabepunkte erfordern eine beträchtliche lineare Grundfläche, erzeugen gefährliche Quetschstellen und erfordern zusätzlichen Freiraum am Umfang für Motorantriebe und Bedienfelder. Darüber hinaus zwingen rechtwinklige Transfers die Produkte dazu, anzuhalten, sich zu verschieben oder zu schwenken, wodurch große Lücken zwischen den Artikeln entstehen und zusätzliche Sicherheitspufferabstände entlang der Förderstrecke erforderlich sind.

Im Gegensatz dazu überwinden kontinuierliche Kurvenförderbänder sanfte Kurven von 30, 45, 60, 90 bis 180 Grad innerhalb eines kompakten, vorhersehbaren Kurvenradius. Einrichtungen können Produktlinien um tragende Gebäudesäulen herumführen, durch enge Gebäudeecken navigieren und Zwischengeschosse verbinden, ohne dabei Bodenfläche zu opfern. Indem sie den Produktionsweg eng an bestehende architektonische Merkmale anpassen, können Facility Manager wertvolle Stellfläche für Fertigungsanlagen, Montagewerkbänke oder Palettenlagerregale zurückgewinnen.

Warum bevorzugen Ingenieurteams aus betrieblicher Sicht eine kontinuierliche Kurvenführung gegenüber modularen Pop-up-Transfers? Moderne automatisierte Lager arbeiten nach strengen Maßstäben für die Durchsatzdichte. Wenn der Platz begrenzt ist, reduziert jeder Quadratmeter, der für Totzonentransfers vorgesehen ist, die Lagerkapazität oder den Montageraum. Durch die Implementierung eines kompakten Kurvenbandförderers können Anlagen die Linienlänge innerhalb enger architektonischer Grenzen maximieren und gleichzeitig eine ununterbrochene lineare Produktgeschwindigkeit aufrechterhalten. Europäische Vertriebszentren, die mit hohen Kosten für Gewerbeimmobilien konfrontiert sind, priorisieren konsequent Kurvenförderer mit engem Innenradius, um die Raumausnutzung in mehrstufigen Zwischengeschosssystemen zu maximieren.

Lastdynamik und Orientierungsintegrität

Ein Kurvenbandförderer bewahrt die Ausrichtung und Stabilität der Gegenstände bei Richtungsänderungen, indem er Aufprallkräfte und Rutschpunkte eliminiert, die mit mechanischen Transfereinheiten verbunden sind.

Wenn geförderte Gegenstände auf herkömmliche Transfermechanismen wie Aufstellräder, Querbandschieber oder Schwerkraft-Totplatten treffen, unterliegen sie abrupten multidirektionalen Kraftverschiebungen. Diese plötzlichen Kräfte führen dazu, dass leichte Kartons verrutschen, zerbrechliche Verpackungen kippen und Gegenstände mit hohem Schwerpunkt umfallen. Darüber hinaus drehen sich Artikel bei rechtwinkligen Transfers häufig aus ihrer ursprünglichen Scanausrichtung, wodurch nachgeschaltete Barcode-Scanner oder automatische Etikettiersysteme unwirksam werden und ein manuelles Eingreifen des Bedieners erforderlich ist, um die Pakete neu auszurichten.

Ein Kurvenbandförderer sorgt für eine durchgehende, reibungsstarke Tragfläche, die das Paket während seines gesamten Wegs um die Kurve stützt. Da der Artikel relativ zur Bandoberfläche stationär bleibt, werden die Zentrifugalkräfte durch die Haftreibung zwischen der oberen Bandabdeckung und der Produktbasis leise absorbiert. Durch diesen sanften Übergang bleibt die Paketausrichtung vom Eingang bis zum Ausgang perfekt erhalten. Barcode-Etiketten bleiben im richtigen Kamerawinkel ausgerichtet, empfindliche Güter werden vor Stößen geschützt und leichte Materialien werden daran gehindert, von der Förderbandkante zu rutschen.

Warum fordern Systemintegratoren in der modernen Logistik eine absolute Packungsorientierung? In automatisierten Sortierzentren führen falsch ausgerichtete Pakete zu Scanfehlern und Systemumwälzungen, wodurch sich die stündliche Kapazität der Einheiten direkt verringert. Kundendaten aus der Praxis zeigen, dass die Aufrechterhaltung der Paketausrichtung die wichtigste Leistungsmetrik für E-Commerce-Sortieranlagen ist. Um diesen strengen Anforderungen gerecht zu werden, nutzen Kurvenbandförderer maßgeschneiderte Bandoberflächen mit hoher Reibung und eine präzise Integration der Geschwindigkeitsregelung, um sicherzustellen, dass selbst unverpackte oder unregelmäßige Gegenstände scharfe Kurven bei hohen Liniengeschwindigkeiten ohne Verschiebung bewältigen.

Schlüsselkomponenten und strukturelle Spezifikationen

Industrielle Kurvenbandförderer bestehen aus speziellen Strukturkomponenten, die für die Bewältigung mehrachsiger mechanischer Belastungen ausgelegt sind, darunter Radialzug, Bandspannung und hohe Betriebsgeschwindigkeiten.

Für den Bau eines zuverlässigen Kurvenbandförderers sind präzisionsgefertigte Komponenten erforderlich, die ungleichmäßigen Vektorlasten standhalten. Standard-Förderrahmen halten einer einfachen Längsspannung stand, während gebogene Förderrahmen kontinuierliche seitliche Kräfte aufnehmen müssen, die das Band nach innen zur Bogenmitte ziehen. Rahmenprofile werden in der Regel aus hochfestem Kohlenstoffstahl, Edelstahl oder stranggepressten Aluminiumprofilen lasergeschnitten, um ein Durchbiegen der Struktur bei voller Nutzlast zu verhindern.

Die Kegelrollen bilden die zentrale mechanische Schnittstelle. Diese Riemenscheiben sind auf exakte Kegelwinkel abgestimmt, die den inneren und äußeren Kurvenradien entsprechen, und sorgen für synchronisierte Liniengeschwindigkeiten über die gesamte Riemenbreite. Stützbetten unter dem Band verwenden Gleitplatten aus Polyethylen mit ultrahohem Molekulargewicht (UHMW) oder Anordnungen von Präzisions-Kugellagerrollen, um Reibungswärme und Stromverbrauch zu reduzieren.

Einen umfassenden technischen Überblick über Strukturvarianten und Auswahlkriterien bei speziellen Förderkonfigurationen finden Sie in unserem ausführlichen Leitfaden zu Kurvenförderern.

Wartungs- und Betriebsprotokolle

Die routinemäßige Wartung eines Kurvenbandförderers konzentriert sich auf die Überwachung der Außenkantenführungslager, die Überprüfung der Bandspannungseinstellungen, die Überprüfung der Ausrichtung der konischen Riemenscheiben und die Sicherstellung der Sauberkeit des Gleitbetts.

Da Kurvenbandförderer im Dauerbetrieb radialen Vektorkräften ausgesetzt sind, unterscheiden sich die Wartungsroutinen geringfügig von denen von Standard-Geradförderern. Der äußere Kantenführungsmechanismus – unabhängig davon, ob er aus Präzisionslagern, Kettenführungen oder Führungsperlen besteht – absorbiert erhebliche dynamische Kräfte. Wenn die Spurführungen falsch ausgerichtet oder abgenutzt sind, gerät die Riemenspannung ins Ungleichgewicht, was zu vorzeitigem Kantenverschleiß, erhöhtem Motorgeräusch oder Rahmenkontakt führt.

Tägliche Sichtprüfungen sollten bestätigen, dass das Band reibungslos entlang seines vorgesehenen Bogens läuft, ohne gegen die Kantenführungsanschläge zu stoßen. Wöchentliche Wartungsprotokolle erfordern die Reinigung der Oberfläche des Gleitbetts von Schmutz, da angesammelter Staub oder Fremdkörper die Reibung und den Wärmestau unter dem Band erhöhen. Monatliche Kontrollen sollten sich auf die Überprüfung der Ausrichtung des Motorantriebs, die Überprüfung des Getriebeölstands und die Messung des Lagerverschleißes mithilfe von Ultraschallschwingungsdiagnosen oder manuellen Spielprüfungen konzentrieren.

Systemwartungstipp : Messen Sie die Riemenspannung während der vorbeugenden Wartung immer mit speziellen Spannungsmessern an drei Punkten über die Riemenbreite (innerer Bogen, Mitte und äußerer Bogen). Eine ungleichmäßige Spannung auf einem Kurvenbandförderer führt zu einer lokalen Dehnung des Bandes, beschleunigt den Verschleiß der Spurführung und führt zum Durchrutschen des Bandes an der konischen Antriebsscheibe.

Strategische Anlagenanwendungen

Kurvenbandförderer sind wichtige Komponenten in Bereichen mit hohem Durchsatz, einschließlich der Gepäckabfertigung an Flughäfen, E-Commerce-Fulfillment-Hubs, automatisierten Lebensmittelverarbeitungsanlagen und Verpackungsbetrieben.

In Flughafen-Gepäckabfertigungssystemen (BHS) ist Zuverlässigkeit von größter Bedeutung. Gepäckstücke variieren stark in Gewicht, Form und Material und reichen von weichen Stoff-Seesäcken bis hin zu Hartschalenkoffern. Ein Kurvenbandförderer transportiert Gepäck nahtlos durch Sicherheitskontrollen, scharfe Terminalkurven und Gepäcksortierkarussells, ohne dass das Gepäck hängen bleibt, umkippt oder Systemstaus verursacht. Die durchgehend glatte Oberfläche verhindert das Hängenbleiben loser Gurte und schützt so Gepäck und Maschinen gleichermaßen.

In E-Commerce-Fulfillment-Zentren, in denen Tausende von kleinen Paketen, Polybeuteln und Wellpappkartons pro Stunde durchlaufen werden, ist die Aufrechterhaltung kontinuierlich hoher Geschwindigkeiten unerlässlich. Geradlinige Transfers mit Pop-up-Rädern haben Schwierigkeiten bei der Verarbeitung leichter Polybeutel, die sich oft verbiegen oder in den Transferlücken hängen bleiben. Die Implementierung eines integrierten Kurvenbandförderers ermöglicht es E-Commerce-Einrichtungen, Liniengeschwindigkeiten von mehr als 2,5 Metern pro Sekunde bei engen 90-Grad-Kurven aufrechtzuerhalten und so den Artikelabstand für automatisierte Sortieranlagen aufrechtzuerhalten.

Lebensmittelverarbeitungs- und Verpackungslinien nutzen auch spezielle Kurvenförderer, die mit lebensmittelechten PU-Bändern und Edelstahlrahmen konstruiert sind. In Bäckereibetrieben müssen empfindliche Produkte wie ungebackenes Gebäck, Kekse oder Schokolade zwischen Öfen, Kühltunneln und Verpackungsmaschinen transportiert werden, ohne die Produktneigung zu verändern oder physische Schäden zu verursachen. Die sanfte Drehbewegung eines Kurvenbandförderers bewahrt die Produktintegrität und maximiert gleichzeitig die Länge des thermischen Kühltunnels in kompakten Anlagenräumen.

Warum bestehen internationale Anlagenplaner auf maßgeschneiderten Kurvenförderbändern für moderne automatisierte Anlagen? Standardmäßige Förderbandlösungen erzwingen häufig ungünstige Bodenanordnungen mit unnötigen geraden Strecken. Maßgeschneiderte Kurvenförderer passen genau in bestehende Anlagenpläne, beseitigen Engpässe, optimieren die Transporteffizienz und steigern die langfristige betriebliche Rentabilität in globalen Lieferketten.

Abschluss

Wenn man versteht, wie ein Kurvenbandförderer funktioniert, erkennt man, warum er eine unverzichtbare Investition für moderne Materialtransportanlagen ist. Durch die Lösung der kinematischen Herausforderung unterschiedlicher Innen- und Außengeschwindigkeiten durch präzise konische Kegelrollen und geführte Außenkantenverfolgungsmechanismen sorgen Kurvenförderbänder für sanfte, kontinuierliche Richtungsänderungen. Durch die Integration dieser Systeme werden gefährliche Totzonen bei der Übertragung eliminiert, eine Fehlausrichtung von Artikeln verhindert, die Unversehrtheit empfindlicher Pakete gewahrt und bis zu 40 % der Stellfläche in der Anlage eingespart. Ob in Hochgeschwindigkeits-E-Commerce-Sortierzentren, Gepäckterminals an Flughäfen oder in Lebensmittelverarbeitungsbetrieben: Kurvenförderbänder optimieren den Arbeitsablauf, erhöhen den stündlichen Durchsatz und bieten eine zuverlässige Grundlage für die automatisierte Logistikinfrastruktur.
