Kurvenförderbänder: Optimieren Sie Ihren Platz und Ihre Prozesse

Auf einen Blick

Einführung in die Technologie der Kurvenbandförderer

Ein Kurvenbandförderer ist ein spezielles industrielles Materialtransportsystem, das für den Transport von Einheitsladungen über Winkelwege von 30 Grad bis 180 Grad konzipiert ist und dabei eine kontinuierliche Produktausrichtung und -geschwindigkeit beibehält.

Materialhandhabungslayouts in modernen Industrieanlagen genießen selten den Luxus eines endlosen, ungehinderten linearen Raums. Produktionslinien müssen durch Stützsäulen, lokalisierte Maschinen, Verarbeitungsstationen und Anlagenwände navigieren. Traditionell waren für die Änderung der Fahrtrichtung rechtwinklige Transfereinheiten, Drop-and-Turn-Transfers oder mehrsträngige Ketten erforderlich. Allerdings bergen diese herkömmlichen Transfermechanismen erhebliche Betriebsrisiken: Die Produktausrichtung ist gestört, bei zerbrechlichen Gütern besteht die Gefahr von Aufprallschäden und kleine Artikel können in Transferlücken fallen.

Ein Kurvenbandförderer löst diese mechanischen Einschränkungen, indem er über die gesamte Kurve hinweg eine durchgehende, glatte Förderfläche bietet. Im Gegensatz zu geraden Riemen, die eine gleichmäßige Querschnittsspannung erfahren, muss ein Kurvenriemen unterschiedliche lineare Geschwindigkeiten bewältigen. Die Außenkante des Riemens legt bei gleicher Winkelbewegung eine deutlich längere Umfangsstrecke zurück als die Innenkante. Um die Stabilität zu gewährleisten, wird das Riemengewebe präzise in konische Segmente geschnitten, von konischen Antriebs- und Umlenkrollen getragen und entlang seines Außenumfangs durch durchgehende Präzisionslager oder Kettenführungen geführt.

Warum ist diese konische Bauweise aus bautechnischer Sicht notwendig? Wenn ein standardmäßiges flaches Förderband in eine gekrümmte Geometrie gezwungen wird, führen starke seitliche Spurkräfte dazu, dass sich das Band faltet, knickt und in Richtung der Mitte des Kurvenradius wandert. Durch die Konstruktion des Rahmens mit einem definierten Mittelpunkt und die Herstellung des Riemens als Kegelsegment erreicht das System eine echte Radialbewegung. Jeder Punkt auf der Bandoberfläche bewegt sich mit einer Winkelgeschwindigkeit, die proportional zu seinem Radius ist, sodass Ladeeinheiten, seien es schwere Wellpappkartons, empfindliche verpackte Lebensmittel oder loses Flughafengepäck, reibungslos durch Kurven navigieren können, ohne auszurutschen, zu stürzen oder zusammenzustoßen.

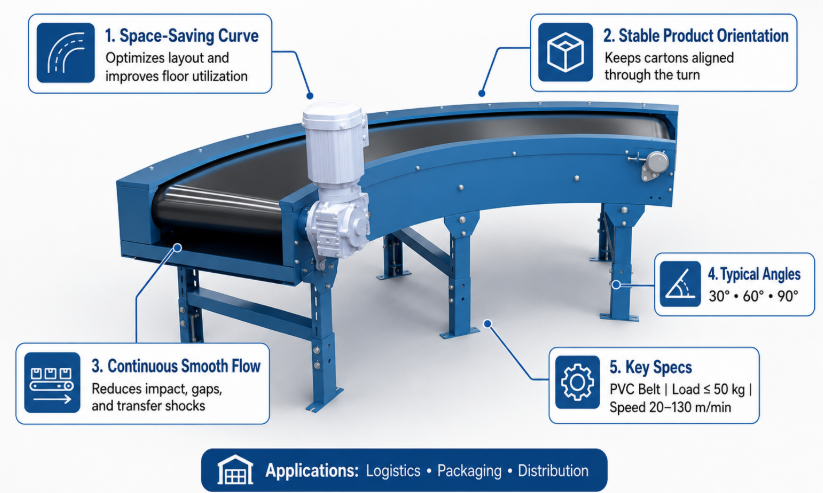

Kernvorteile bei räumlicher Betrachtung und Arbeitsabläufen

Kurvenbandförderer optimieren die Auslastung des Werksgeländes, indem sie sperrige rechtwinklige Förderbänder durch kompakte kontinuierliche Kurven ersetzen und so die erforderliche Stellfläche für die Ausrüstung erheblich reduzieren.

Bei der Planung einer Greenfield-Produktionsstätte oder der Nachrüstung eines bestehenden Lagerlayouts wirkt sich die Flächennutzung direkt auf die Kapitalrendite aus. Die Integration gekrümmter Förderabschnitte bietet messbare mechanische und betriebliche Vorteile in mehreren Funktionskategorien:

1. Beseitigung toter Fußabdruckzonen

Linearfördererkonfigurationen mit 90-Grad-Popup-Transfers oder Drehtischmodulen erfordern eine beträchtliche Fläche. Für eine Pop-up-Transfereinheit ist eine quadratische Kastenfläche erforderlich, die der längsten diagonalen Länge des größten Förderguts zuzüglich Sicherheitsabständen entspricht. Umgekehrt schmiegt sich ein kontinuierliches Kurvenbandfördersystem eng um Anlagenhindernisse, Säulen und Strukturwände. Dieser kontinuierliche Bogen eliminiert tote Ecken und ermöglicht es den Einrichtungen, Verarbeitungsmaschinen oder sekundäre Montagestationen direkt neben dem Wenderadius zu platzieren.

2. Beibehaltung der Produktausrichtung und -abstände

Bei automatisierten Scan-, Wiege-, Barcode- und Sortiervorgängen ist die Einhaltung präziser Produktabstände und Richtungsausrichtung von entscheidender Bedeutung. Wenn ein Paket auf einen herkömmlichen rechtwinkligen Schieber oder eine Pop-up-Rolle trifft, ändert sich seine Ausrichtung um 90 Grad, was häufig die barometrische Ausrichtung beeinträchtigt und die Abstände zwischen den Artikeln verändert. Ein Kurvenbandförderer sorgt für eine feste relative Positionierung zwischen dem Produkt und der Bandoberfläche. Ein in Längsrichtung ausgerichteter Kasten, der in die Kurve eintritt, verlässt die Kurve in exakt derselben Ausrichtung relativ zu seinem Vektor, wodurch Linienstaus vermieden werden und die Notwendigkeit einer teuren nachgeschalteten Neuausrichtungsausrüstung entfällt.

3. Kontinuierliche Geschwindigkeit und höhere Durchsatzfähigkeiten

Diskontinuierliche Transfers erfordern, dass Gegenstände bei Richtungsänderungen langsamer werden, anhalten oder abrupte Beschleunigungsänderungen erfahren. Diese Geschwindigkeitsbegrenzung beeinträchtigt die gesamte Liniengeschwindigkeit. Kurvenförderer arbeiten mit kontinuierlich hohen Geschwindigkeiten, die häufig 2,5 bis 3,0 Meter pro Sekunde überschreiten. Da es keine Aufprallkräfte oder Verzögerungen bei Richtungsänderungen gibt, erhöht sich die Durchsatzkapazität exponentiell, ohne dass die Linienreibung oder der Energieverbrauch zunimmt.

4. Schonender Materialtransport für zerbrechliche Güter

In der Pharma-, Elektronik- und Lebensmittelverpackungsindustrie führen mechanische Stöße an Übergabepunkten zu hohen Produktbeschädigungsraten. Die durchgehende Oberfläche eines Kurvenbandes unterstützt das gesamte Bodenprofil des Förderguts über den gesamten Wenderadius. Durch die Eliminierung von Transferspalten, Fallhöhen und mechanischen Stößen durch den Schieber wird eine Produktverschlechterung praktisch ausgeschlossen.

Technische Prinzipien und mechanische Kinematik

Die Kinematik eines Kurvenbandförderers beruht auf einem radialen Spannungsausgleich, einer konischen Riemenscheibengeometrie und kontinuierlichen Umfangsführungssystemen, um nach innen gerichteten seitlichen Zugkräften entgegenzuwirken.

Um die Physik eines Kurvenbandförderers zu verstehen, müssen die während der Rotation wirkenden Vektorkräfte analysiert werden. Wenn sich ein gespannter Riemen entlang einer gekrümmten Bahn bewegt, erzeugen die Längsspannungskräfte im Riemen einen Nettoradialkraftvektor, der auf den Drehmittelpunkt der Kurve gerichtet ist. Ohne konstruktive Gegenmechanismen würde diese Kraft das Band sofort von seinen Stützrollen in Richtung Innenradius ziehen.

Um dieser nach innen gerichteten Radialkraft entgegenzuwirken, implementieren Maschinenbauingenieure drei grundlegende Strukturstrategien:

Konische Riemenscheibendynamik

Die Endrollen-Riemenscheiben eines Kurvenbandförderers sind nicht zylindrisch; es handelt sich um präzise bearbeitete konische Profile. Der Außendurchmesser der Riemenscheibe ist größer als der Innendurchmesser. Diese Durchmesserverjüngung stellt sicher, dass die Oberflächengeschwindigkeit der Riemenscheibe bei jedem gegebenen Radius der theoretischen Lineargeschwindigkeit des Riemens in genau diesem Abstand vom Mittelpunkt entspricht. Mathematisch wird die Lineargeschwindigkeit V am Radius R ausgedrückt als:

V = w * R

Wobei w die konstante Winkelgeschwindigkeit der Antriebswelle ist. Durch die Anpassung des Teilungsdurchmessers der Riemenscheibe an den radialen Verlauf des Riemens wird ein reiner Rollkontakt über die gesamte Oberfläche der Riemenscheibe erreicht, wodurch starker Verschleiß durch Scheuern und örtliches Durchbrennen des Riemens vermieden werden.

Perimeterkantenführungssysteme

Um die durch die Riemenspannung erzeugte innere Radialkraft kontinuierlich aufzunehmen, ist die Außenkante des Kurvenriemens mit einer speziellen Führungsbaugruppe ausgestattet. In der modernen Fertigung werden hauptsächlich zwei technische Ansätze verwendet:

1. Abgedichtete Präzisionslagerräder: Präzisionskugellager sind horizontal entlang des Außenumfangs des Riemens in engen Teilungsabständen montiert. Diese Lager laufen in einer Führungsschiene aus extrudiertem Stahl oder hochbelastbarem Aluminium. Die Lager nehmen die starke nach innen gerichtete Schublast auf und ermöglichen gleichzeitig eine Vorwärtsbewegung des Riemens mit minimalem Reibungswiderstand.

2. Führungsketten und Zwangsantriebskettenräder: Für schwere Industrieanwendungen wird eine durchgehende Rollenkette an der Außenkante des Bandgewebes befestigt. Positive Antriebskettenräder greifen entlang des Außenradius in die Kette ein, treiben den Riemen direkt an und absorbieren strukturell alle nach innen gerichteten Zugkräfte.

Radiale Spannungsverteilung

Aufgrund der Kurvengeometrie verteilen sich die Zugspannungen nicht gleichmäßig über die Riemenbreite. Der Außenumfang erfährt insgesamt eine höhere Dehnung als der Innenumfang. Moderne Hochleistungs-Kurvengurte werden aus mehrlagigen synthetischen Karkassenmaterialien hergestellt, typischerweise verwobene Polyester-Kett- und Polyamid-Schussfasern, die eine hohe seitliche Steifigkeit bieten und gleichzeitig die Längsflexibilität um die konischen Antriebstrommeln herum beibehalten.

Technische Spezifikationen und Systemanatomie

Ein Kurvenbandförderer besteht aus präzisionsgefertigten Komponenten, die für mehrachsige mechanische Beanspruchungen, schwere Stückgüter und kontinuierliche Hochgeschwindigkeitsbewegungen ausgelegt sind.

Um Kurvenbandfördersysteme effektiv bewerten zu können, müssen Ingenieure die strukturellen Spezifikationen des Antriebsstrangs, der Rahmenbaugruppe, der Bandkonstruktion und der radialen Toleranzen analysieren.

Antriebssystemarchitektur

Kurvenbandförderer nutzen direkt an der Welle montierte Getriebemotoren oder motorisierte Kopftrommeln. Um unterschiedlichen Platzverhältnissen gerecht zu werden, können die Antriebseinheiten in verschiedenen Positionen konfiguriert werden:

1. Antrieb für den Außenradiuskopf: Am Austrittsende des Außenbogens positioniert. Dies bietet eine optimale mechanische Hebelwirkung, da das Drehmoment am Punkt des maximalen radialen Abstands und der maximalen Geschwindigkeit aufgebracht wird.

2. Untermontierter Zentralantrieb: Unter dem Rahmenrücklaufbett positioniert. Durch diese Konfiguration bleibt das Gesamtprofil der Maschine schmal und ermöglicht eine enge Platzierung neben Wänden oder parallelen Förderbändern.

3. Auf der Welle montierter Direktantrieb: Direkt mit der konischen Antriebstrommelwelle gekoppelt, wodurch der Wartungsaufwand für die Antriebskette und die Verluste bei der Kraftübertragung minimiert werden.

Rahmen- und Gleitbettstruktur

Das Gleitbett trägt den aktiven Lasttragegurt. Bei hochpräzisen Kurvenförderern werden die Gleitbetten aus hochwertigem Edelstahl oder reibungsarmen Baustahlplatten lasergeschnitten. Die Oberfläche wird oft mit reibungsarmen Polymerfolien wie UHMW-PE veredelt, um den Reibungskoeffizienten zwischen der Unterseite des Bandes und dem Bettrahmen zu senken. Diese Konstruktion reduziert die Motorlast, senkt den Betriebsgeräuschpegel auf unter 65 dBA und verlängert die Lebensdauer des Riemenrückens.

Wichtige industrielle Anwendungen

Kurvenbandförderer sind wichtige Komponenten in der Logistik, im Flughafenbetrieb, in der Lebensmittelherstellung und in industriellen Verpackungslinien.

1. Flughafen-Gepäckabfertigungssysteme BHS: Die Gepäckbeförderung an Flughäfen erfordert extreme mechanische Zuverlässigkeit unter unvorhersehbaren Stoßbelastungen. Die Gepäckstücke reichen von weichen Stofftaschen bis hin zu schweren, unregelmäßigen Hartschalenkoffern. Kurvenförderer, die auf Flughäfen eingesetzt werden, müssen kontinuierlich mit Geschwindigkeiten von mehr als 2,5 m/s laufen und enge strukturelle Kurven in den Kellerräumen der Gepäckabfertigung bewältigen. Diese Riemen erfordern flammhemmende Materialien, hohe statische Ableitungseigenschaften und robuste Lagerführungen am Außenumfang, die starken dynamischen Stößen standhalten können.

2. Paket- und E-Commerce-Vertriebszentren: In automatisierten Vertriebsanlagen, die von globalen Logistiknetzwerken betrieben werden, bestimmen die Durchsatzgeschwindigkeiten die tägliche Betriebseffizienz. Kurvenförderer verbinden Hochgeschwindigkeits-Linearsortierer, Zuführleitungen und Steigungsspiralen nahtlos. Durch den Einsatz robuster industrieller Kurvenbandförderer verhindern Anlagentechniker Paketkollisionen und -umkippen und stellen so hohe optische Leseraten für automatisierte Barcodescanner über Kopf sicher.

3. Lebensmittelverarbeitungs- und Verpackungslinien: In Lebensmittelproduktionsanlagen ist der Platz aufgrund von Sanitär- und Waschzonen und Umgebungsklimakontrollmodulen knapp. Für die Lebensmittelverarbeitung konzipierte Kurvenbandförderer verfügen über offene Rahmenkonstruktionen aus Edelstahl 304 oder 316, Schnellverschlussmechanismen für eine schnelle Desinfektion und FDA/USDA-konforme Polyurethan-PU-Bänder. Messerkantentransfers mit kleinen Endrollendurchmessern ermöglichen eine reibungslose, spaltfreie Handhabung kleiner oder empfindlicher Lebensmittelprodukte wie Backwaren, Rohproteine ​​und Mahlzeiten auf Tabletts.

4. Automobil- und Schwerindustriekomponentenfertigung: Schwermontageanlagen transportieren sperrige Komponenten wie Motorblöcke, gestanzte Metallplatten und Batteriepakete zwischen Roboterzellen. Für diese Umgebungen gebaute Kurvenbandförderer verfügen über verstärkte Stahlrahmen, stoßabsorbierende Bettrollen und gummibeschichtete, verstärkte Bänder, die Öleinwirkung, abrasivem Staub und hohen Punktlasten standhalten.

Integrations- und Auswahlkriterien

Die Auswahl des richtigen Kurvenbandförderers erfordert die Analyse wichtiger Betriebsfaktoren: Innenradius, Lastkennzahlen, Bandgeschwindigkeit und Umwelteinflüsse.

Bei der Integration eines Kurvenförderers in eine automatisierte Materialtransportlinie müssen Ingenieure Standardannahmen vermeiden. Das System muss mechanisch auf der Grundlage der spezifischen physikalischen Eigenschaften der beförderten Gegenstände und der Layoutbeschränkungen der Anlage berechnet werden.

Berechnung des Innenradius IR und der Riemenbreite BW

Die Geometrie der Kurve muss die maximalen physischen Abmessungen des größten Objekts berücksichtigen, das sich durch die Linie bewegt. Wenn sich ein rechteckiger Kasten um eine Kurve bewegt, überstreichen seine Innen- und Außenecken einen breiteren radialen Pfad als seine statische Breite.

Um die erforderliche effektive Riemenbreite BW zu berechnen, verwenden Ingenieure die Formel für den Innenradius R1 und den Außenradius R2 unter Berücksichtigung der Paketlänge L und der Paketbreite W:

R2 = sqrt( (R1 + W)^2 + L^2 )

BW = R2 - R1 + C

Wobei C der Sicherheitsabstand ist, der typischerweise 50 mm bis 100 mm auf jeder Seite beträgt. Wenn der Innenradius im Verhältnis zur Paketlänge zu klein gewählt wird, ragt die vordere Ecke des Artikels über die Bandkante hinaus oder kollidiert mit den Seitensicherungen, was zu Strukturlinienstaus führt.

Motordimensionierung und Antriebsdynamik

Da Kurvenbänder entlang ihrer Umfangsführungslager zusätzlicher Gleitreibung unterliegen, muss die Motordimensionierung sowohl das lineare Nutzlastgewicht als auch die radialen Lastreibungsfaktoren berücksichtigen.

• Gesamtnutzlast P: Summe der maximalen gleichzeitigen Produktgewichte auf der Kurvenfläche in kg.

• Reibungskoeffizient u1: Die Reibung des Gleitbetts beträgt typischerweise 0,20 bis 0,25 für Standardbänder auf Stahlbetten.

• Umfangsführungsreibung u2: Radialkraft-Lagerwiderstandsfaktor, typischerweise 0,05 bis 0,10 für Präzisionskugellager.

Bei der Berechnung der Motorleistung muss ein Sicherheitsmargenfaktor Sf von mindestens 1,3 bis 1,5 berücksichtigt werden, um das dynamische Anlaufdrehmoment bei voller Beladung des Förderers zu bewältigen.

Vorbeugende Wartung und betriebliche Langlebigkeit

Eine strenge vorbeugende Wartung mit Schwerpunkt auf der Schmierung der Kantenlager, der Verfolgung der Riemenspannung und der Ausrichtung der konischen Riemenscheiben ist für die Maximierung der Betriebslebensdauer unerlässlich.

Ein Kurvenbandförderer ist eine Präzisionsmaschine. Da es sich um zusammengesetzte mechanische Kräfte handelt, führt die Vernachlässigung der Wartung zu vorzeitigem Riemenverschleiß, erhöhtem Geräuschpegel und Ausfall des Führungslagers.

Tägliche und wöchentliche Inspektionsprotokolle

1. Visuelle Inspektion der Bandkante: Überprüfen Sie die äußere Umfangskante des Bandes auf Ausfransungen, Risse oder Ablösung vom Führungsstreifen. Lokale Risse deuten auf falsch ausgerichtete Führungsschienenlager oder Ablagerungen hin.

2. Sauberkeit der Lagerschiene: Stellen Sie sicher, dass die Umfangslagerschiene frei von Verpackungsstaub, Kunststoffumreifungsresten oder verschüttetem Produkt ist. Verunreinigungen innerhalb der Führungsschiene erhöhen die Radialreibung und überlasten den Antriebsmotor.

3. Prüfung des Geräuschpegels: Eine plötzliche Zunahme des Quietschens oder metallischen Klickens entlang des äußeren Bogens deutet direkt auf ein festsitzendes Rad am Umfang des Lagers hin. Beschädigte Lager müssen sofort ausgetauscht werden, um ein Ausfransen des Führungskanals zu verhindern.

Monatliche und vierteljährliche Kalibrierungsaufgaben

1. Spannungskalibrierung: Im Gegensatz zu geraden Riemen, bei denen die Spannung linear über das Bett gemessen wird, muss die Spannung gebogener Riemen sowohl am Innen- als auch am Außenradius-Spannblock überprüft werden. Eine zu starke Spannung des Innenradius führt dazu, dass sich das Riemengewebe ungleichmäßig dehnt, was zu einer Faltenbildung entlang des inneren Gleitbetts führt.

2. Überprüfung der Ausrichtung der konischen Riemenscheiben: Stellen Sie sicher, dass die konischen Endriemenscheiben genau senkrecht zu den Mittellinien des Rahmens bleiben. Eine geringfügige Fehlausrichtung der Riemenscheibenwelle führt zu schwerwiegenden Spurfehlern, die nicht durch Kantenlager allein ausgeglichen werden können.

Wartungsexpertentipp: Zustand und Schmierung des Umfangsführungslagers

Die Umfangslagerbaugruppe hält bis zu 80 Prozent aller seitlichen Belastungen in einem Kurvenfördersystem aus. Um einen reibungslosen Betrieb und eine lange Lebensdauer zu gewährleisten, überprüfen Sie die äußere Führungsschiene alle 500 Betriebsstunden. Wischen Sie die Lagerkanäle mit einem lösungsmittelfreien Entfetter ab und tragen Sie einen trockenen PTFE-Schmierfilm auf, um Staubansammlungen zu vermeiden. Tragen Sie niemals stark klebriges Fett auf offene Lagerlaufbahnen auf, da sich Papierstaub und Partikel aus der Umgebung an das Fett binden und es in eine abrasive Schleifmasse verwandeln, die die Führungsräder zerstört und die Stromaufnahme des Motors erhöht.

Durch die sorgfältige Anpassung der strukturellen Spezifikationen an die betrieblichen Anforderungen können Anlageningenieure Kurvenförderbänder nutzen, um die verfügbare Bodenfläche zu maximieren, die Linieneffizienz zu optimieren und eine zuverlässige Materialhandhabung in jeder industriellen Umgebung sicherzustellen.
