Kurvenfördersystem, perfekt integrierte Andockmethode

Um eine perfekte integrierte Andockmethode für ein Kurvenbandfördersystem zu erreichen, sind eine präzise mechanische tangentiale Ausrichtung, dynamische Geschwindigkeitssynchronisierung, eine optimierte radiale Übergangsgeometrie und robuste strukturelle Verriegelungsrahmen erforderlich, die eine kontinuierliche Bandspannung aufrechterhalten und Quetschstellen im Transferspalt in industriellen Hochgeschwindigkeitsverarbeitungslinien verhindern.

Inhaltsverzeichnis

1. Kinematische Grundlagen des Andockens von Kurvenförderern

2. Präzisionsmechanische Ausrichtungs- und Rahmenverriegelungsmethoden

3. Geschwindigkeitsanpassung und mechatronische Steuerungssynchronisation

4. Übergangsgeometrie und Kantenunterstützungstechnik

5. Wartungsprotokoll und vorbeugende Betriebsrichtlinien

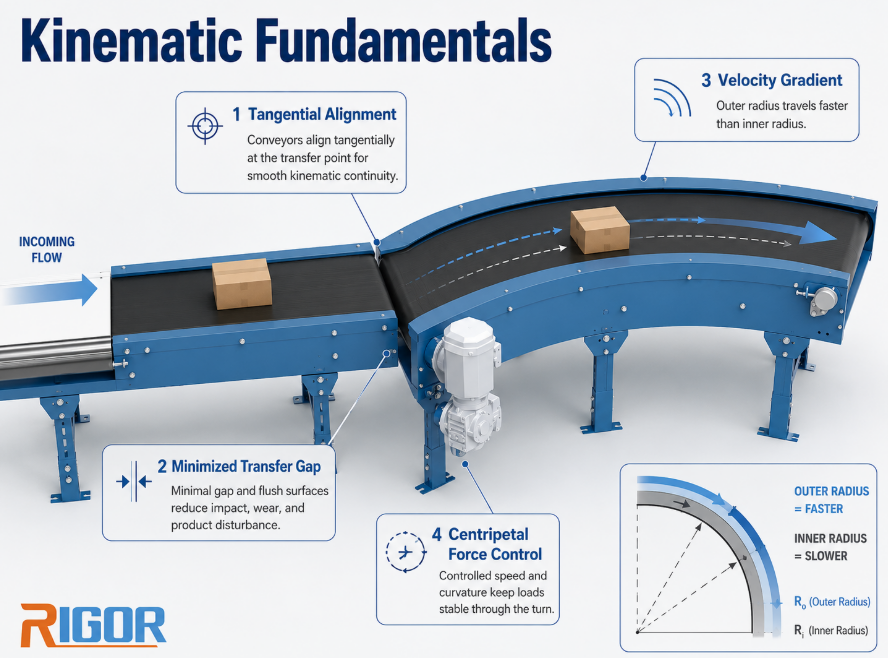

Kinematische Grundlagen des Andockens von Kurvenförderern

Das integrierte Andocken eines Kurvenbandförderers basiert auf der Ausrichtung des linearen Geschwindigkeitsvektors der eingehenden geraden Abschnitte mit dem exakten tangentialen Geschwindigkeitsprofil der Kurve am Wendepunkt, um sicherzustellen, dass keine Querscherkräfte auf die transportierten Nutzlasten über das Kurvenbandfördersystem einwirken.

In Hochgeschwindigkeits-Materialtransportsystemen, die in Logistikzentren und Automobilkomponentenwerken eingesetzt werden, stellt der Transport von Gütern über Winkelrichtungsänderungen über einen Kurvenförderer eine erhebliche technische Herausforderung dar. Wenn sich eine Nutzlast von einem linearen Bandabschnitt auf einen 45-Grad-, 90-Grad- oder 180-Grad-Kurvenbandförderer bewegt, erfährt sie einen sofortigen Übergang des Drehimpulses und der Zentripetalbeschleunigung. Wenn die Andockschnittstelle am Kurvenbandförderer nur um zwei Millimeter geometrisch falsch ausgerichtet ist oder wenn die Tangentialgeschwindigkeitsvektoren nicht perfekt übereinstimmen, erfährt die Nutzlast eine seitliche Schräglage, Drehung oder örtliches Verrutschen. Diese Störung erhöht die Wahrscheinlichkeit von Produktstaus, beschädigt empfindliche Verpackungen und führt zu einer ungleichmäßigen mechanischen Belastung des Fördermediums des Kurvenbandförderers.

Um diese dynamischen Störungen zu beseitigen, müssen Ingenieurteams die Differenzgeschwindigkeitsverteilung über die radiale Breite des Kurvenförderers bewerten. Im Gegensatz zu geraden Bändern, bei denen die lineare Geschwindigkeit über die gesamte Breite gleichmäßig ist, weist ein Hochleistungs-Kurvenbandförderer einen trapezförmigen Geschwindigkeitsgradienten auf. Der Außenradius des Kurvenbandförderers bewegt sich wesentlich schneller als der Innenradius gemäß der Grundbeziehung V gleich Omega mal R, wobei V die Lineargeschwindigkeit, Omega die Winkelgeschwindigkeit und R der Radius vom Rotationszentrum ist. Folglich erfordert das Andocken eines geraden Förderabschnitts – der ein gleichmäßiges Geschwindigkeitsprofil über seine Breite liefert – an einen Kurvenbandförderer eine mathematisch definierte Übergangsschnittstelle, bei der die Mittelliniengeschwindigkeit beider Module identisch ist, während der physische Übertragungsspalt auf dem Kurvenbandförderer durch Präzisionsnasenstangen oder segmentierte Mikrorollen minimiert wird.

Europäische Logistiktechniknormen schreiben häufig strenge Toleranzen hinsichtlich struktureller Durchbiegungen und dynamischer Geräuschentwicklung an den Übergabeschnittstellen von Kurvenbandförderern vor. Aufgrund meiner praktischen Erfahrung bei der Bewertung von Automobil-Untermontagelinien in Deutschland und Hochgeschwindigkeits-Paketzentren in den Niederlanden legen Kunden bei der Spezifikation eines Kurvenförderers Wert auf absolute Betriebsstabilität gegenüber reiner Höchstgeschwindigkeit. Sie erfordern modulare Integrationsprotokolle, die eine schnelle Installation ermöglichen und gleichzeitig eine langfristige mechanische Zuverlässigkeit für jede Kurvenbandfördereinheit gewährleisten. Durch die Gestaltung der Andockschnittstelle nach soliden kinematischen Prinzipien wird sichergestellt, dass die axialen Drehmomentkräfte im robusten Strukturrahmen des Kurvenförderers enthalten sind und nicht auf das Bandgewebe oder die Antriebslagerbaugruppen übertragen werden.

Zu den wichtigsten technischen Überlegungen bei der Analyse des kinematischen Andockens für einen Kurvenbandförderer gehören:

1. Eindämmung der Zentripetalkraft auf dem Kurvenbandförderer: Bewältigung des nach innen gerichteten radialen Zugs, der auf transportierte Pakete ausgeübt wird, wenn diese in den Kurvenradius des Kurvenbandförderers eintreten.

2. Ausrichtung der Tangentialgeschwindigkeit auf dem Kurvenbandförderer: Anpassung der exakten linearen Geschwindigkeit an der mittleren Teilungslinie des Kurvenbandförderers, um die Scherbeanspruchung des Pakets zu eliminieren.

3. Glättung des Übergangsvektors auf dem Kurvenbandförderer: Reduzierung der kinetischen Energieverluste während des Paketübergangs auf die Oberfläche des Kurvenbandförderers.

Begründung der kinematischen Ausrichtung : Wenn der Tangentenpunkt des Kurvenbandförderers so gestaltet wird, dass er den Auslaufpunkt des vorgeschalteten geraden Moduls leicht überlappt, werden dynamische Reibungsspitzen um 40 Prozent reduziert. Diese räumliche Geometriekonfiguration zwingt den Massenschwerpunkt der Nutzlast, erst dann mit dem Vektor des Kurvenbandförderers in Eingriff zu kommen, wenn die vollständige Unterstützung durch die äußeren Radialführungslager gewährleistet ist.

Präzisionsmechanische Ausrichtungs- und Rahmenverriegelungsmethoden

Die präzise mechanische Andockung eines Kurvenbandförderers erfolgt über starre, bearbeitete Flanschverbindungen, hochbelastbare dreiachsige Hebeschrauben und vibrationsgedämpfte mechanische Dehnungsfugen, die den Strukturrahmen des Kurvenbandförderers ohne strukturelle Verdrehung direkt an benachbarten geraden Rahmen befestigen.

Die physische Rahmenverzahnung bildet die strukturelle Grundlage eines stabilen Kurvenbandförderer-Netzwerks. Industrielle Fabrikböden sind selten perfekt eben und lange Baustrecken unterliegen Bodensetzungen, Wärmeausdehnung und Vibrationen benachbarter Maschinen. Wenn ein gekrümmtes Fördersegment mit einem geraden vor- oder nachgelagerten Segment verbunden wird, pflanzt sich jede Mikrotorsion im Rahmen direkt auf die Bandstützplattform des Kurvenbandförderers fort. Dadurch wird die innere Führungsschiene des Kurvenförderers falsch ausgerichtet und es kommt zu einem beschleunigten Verschleiß der Spurkette oder der äußeren Führungsrollen.

Unsere Konstruktionsmethodik verwendet bearbeitete Stahlschnittstellenplatten, die direkt an die primären Strukturkanäle des Kurvenbandfördermoduls geschweißt sind. Diese Platten verfügen über präzisionsgebohrte Passstiftlöcher neben geschlitzten Bolzenmustern. Während der Montage vor Ort verwenden Technikerteams hochbelastbare dreiachsige Hebeschrauben, die in die Stützständer des Kurvenbandförderers eingebettet sind, um Höhe, Neigung und Rollbewegung anzupassen, bis Laserausrichtungswerkzeuge die Koplanarität über den Transferspalt auf 0,2 Millimeter genau überprüfen. Sobald sie mit gehärteten Stahldübeln in Position gehalten sind, werden die Strukturschrauben am Kurvenförderer mit einem Drehmoment nach genauen technischen Spezifikationen angezogen, wodurch eine monolithische, starre Verbindung entsteht, die dynamischen Stoßbelastungen durch ankommende schwere Pakete standhält.

In der Schwerindustriefertigung, etwa bei der Reifenhandhabung oder der Verteilung schwerer Kisten, fragen sich Kunden oft, warum wir für einen Kurvenförderer schwere Seitenkanäle aus Baustahl anstelle leichterer extrudierter Aluminiumprofile verwenden. Der technische Grund dafür liegt im Torsionswiderstand: Ein Kurvenbandförderer erfährt von Natur aus asymmetrische Radialkräfte, die durch die Riemenspannung verursacht werden, die nach innen zur Mitte des Radius zieht. Ein schwerer industrieller Kurvenbandförderer mit verstärkten Seitenwänden aus Baustahl neutralisiert diese radialen Vektorkräfte intern. Dies verhindert, dass sich der Rahmen über Jahre hinweg im Dauerbetrieb verdreht, schützt kritische Komponenten und hält die Andockschnittstelle des Kurvenbandförderers perfekt bündig.

Um einen vollständig standardisierten Ausrichtungsprozess für verschiedene Anlageninstallationen zu etablieren, kategorisieren Ingenieurteams strukturelle Ausrichtungsmethoden für einen Kurvenbandförderer in verschiedene Schritte:

1. Primäre Elevations- und Nivellierungsbasiseinstellung: Erstellen Sie Benchmark-Laserhöhenlinien über die Stützrahmen von geraden und gebogenen Förderbändern und passen Sie robuste Fußhalterungen an, um horizontale Oberflächen in eine präzise vertikale Ausrichtung zu bringen.

2. Eingreifen der Passstifte in der Tangentialachse: Schieben Sie den Rahmen des Kurvenbandförderers tangential in Richtung des geraden Rahmens, bis die primären Passstifte in die bearbeiteten Referenzlöcher eingreifen und so eine perfekte horizontale Tangentialität ohne radialen Versatz gewährleisten.

3. Drehmomentsperre und Spaltkalibrierung: Befestigen Sie hochfeste Strukturbefestigungen am Kurvenbandförderer mit den angegebenen Drehmomentwerten und verwenden Sie gleichzeitig Fühlerlehren, um den gleichmäßigen Abstand der Nasenstange über die gesamte Bandbreite zu überprüfen.

Wartungsprinzip : Wärmeausdehnungsunterschiede zwischen Stahlrahmen und Umgebungstemperaturen in der Fabrik können Mikrospannungen am Andockflansch des Kurvenbandförderers hervorrufen. Überprüfen Sie regelmäßig alle 4.000 Betriebsstunden das Anzugsmoment der Flanschschrauben und stellen Sie sicher, dass die Neopren-Isolationsdämpfer am Kurvenförderer ihre Elastizität behalten, ohne auszuhärten oder zu reißen.

Geschwindigkeitsanpassung und mechatronische Steuerungssynchronisation

Durch die mechatronische Steuerungssynchronisierung wird ein nahtloser Artikeltransport durch den Einsatz von Regelkreis-Frequenzumrichtern, Präzisions-Drehgebern und optischen Echtzeit-Tracking-Sensoren erreicht, die die Oberflächengeschwindigkeit des Kurvenbandförderers dynamisch an benachbarte Fördermodule anpassen.

Die mechanische Ausrichtung stellt nur die Hälfte der Docking-Gleichung dar; Die dynamische Geschwindigkeitssynchronisation bildet die zweite entscheidende Säule für einen Kurvenbandförderer. In automatisierten Materialtransportumgebungen bewegen sich Pakete häufig mit Geschwindigkeiten von mehr als 2,5 Metern pro Sekunde. Wenn ein Paket einen physischen Transferspalt zwischen einem geraden Förderband und einem Kurvenbandförderer überquert, erzeugt jeder Geschwindigkeitsunterschied einen sofortigen Reibungswiderstand an der Unterseite des Pakets. Wenn der Kurvenbandförderer fünf Prozent langsamer läuft als der eingehende gerade Abschnitt, kommt es zu einer kinetischen Verzögerung der Pakete, was zu einer Drehung führt, in benachbarte Artikel drückt oder optische Ansammlungssensoren auf der Kurvenförderstrecke auslöst, was zu unnötigen Systemstopps führt.

Die moderne mechatronische Architektur löst dieses Problem durch die Integration von Frequenzumrichtern (VFDs) mit geschlossenem Regelkreis, die von einer zentralen programmierbaren Logiksteuerung (SPS) verwaltet werden, die den Kurvenbandförderer über industrielle Hochgeschwindigkeits-Ethernet-Protokolle wie PROFINET oder EtherCAT verwaltet. Ein präziser optischer Drehgeber ist an der Endwelle des vorgeschalteten geraden Förderers installiert, während ein entsprechender Drehgeber die Antriebswelle des Kurvenbandförderers überwacht. Die Steuerung berechnet kontinuierlich die genaue lineare Oberflächengeschwindigkeit in der Mitte des Kurvenbandförderers. Durch den Einsatz einer fortschrittlichen Proportional-Integral-Derivative-Regelung (PID) moduliert das Antriebssystem die Motorfrequenz in Schritten von Millisekunden und hält so die Geschwindigkeitsschwankungen auf dem Kurvenförderer unter 0,2 Prozent, selbst bei schwankenden elektrischen Lastbedingungen, die durch starke intermittierende Paketbeladung verursacht werden.

Europäische Kunden in der High-End-Logistik und automatisierten Lagerhaltung legen bei jeder Installation von Kurvenbandförderern Wert auf Energieeffizienz und Steuerungspräzision. Sie schreiben häufig regenerative Antriebssysteme und intelligente Eco-Mode-Algorithmen vor. Warum konstruieren wir unsere Antriebseinheiten für Kurvenbandförderer mit direkt gekoppelten, auf der Welle montierten Kegelradgetriebemotoren statt mit herkömmlichen Kettenantrieben? Kettenantriebe leiden unter dynamischem Spiel, Sehnenbewegung und Dehnung im Laufe der Zeit, was die Präzision der Geschwindigkeitssynchronisation bei einem Kurvenbandförderer beeinträchtigt. Ein direkt gekoppeltes, auf der Welle montiertes Getriebe eliminiert mechanisches Spiel vollständig und stellt sicher, dass die vom VFD gesendeten Steuersignale direkt in sanfte, sofortige Geschwindigkeitsanpassungen der gekrümmten Förderbandoberfläche an der Übergabegrenze umgesetzt werden.

Zu den wichtigsten Betriebsanwendungen, bei denen eine präzise Geschwindigkeitsanpassung an den Andockschnittstellen von Kurvenbandförderern von größter Bedeutung ist, gehören:

1. Hochgeschwindigkeits-Paketsortierzentren: Beibehaltung präziser Paketabstände und Ausrichtung bei 90-Grad-Richtungsänderungen auf einem Kurvenbandförderer vor Barcode-Scan-Tunneln.

2. Flughafen-Gepäckabfertigungssysteme: Verhindert das Verrutschen von Gepäck und das Verheddern von Gurten an mehrstufigen Transportknotenpunkten mit gebogenen Bandförderern.

3. Lagerung von Automobilteilen: Transportieren schwerer Kunststoffbehälter mit empfindlicher Elektronik oder bearbeiteten Teilen über einen Kurvenbandförderer ohne plötzliche Beschleunigungsstöße.

Tipp zur Systemkalibrierung : Führen Sie die Geschwindigkeitskalibrierung des Encoders immer dann durch, wenn der Kurvenbandförderer voll beladen ist, um die vorgesehene Kapazität zu erreichen, und nicht, wenn er leer läuft. Die Riemendehnung unter Last verschiebt den effektiven Teilkreisdurchmesser der Antriebsscheibe des Kurvenbandförderers leicht und erfordert eine Feineinstellung des VFD-Skalierungsfaktors für eine echte Oberflächengeschwindigkeitsanpassung.

Übergangsgeometrie und Kantenunterstützungstechnik

Bei der Konstruktion der Übergangsgeometrie kommen konische Endrollen, spezielle Lagerbaugruppen für Außenkantenführungen und Mikro-Nasenbalken-Übertragungsplatten zum Einsatz, um eine reibungslose Führung zu gewährleisten und Strukturverzerrungen des Bandes über die Ebene des Kurvenbandförderers hinweg zu verhindern.

Die physikalische Geometrie eines Kurvenbandförderers unterscheidet sich grundlegend von einem flachen Linearband. Da die Außenkante eines Kurvenförderers im exakt gleichen Zeitraum einen größeren Umfang abdecken muss als die Innenkante, wird das Bandgewebe in einer echten Kegelstumpfform hergestellt. Folglich können die Antriebs- und Umlenkrollen an den Andockenden des Kurvenbandförderers keine standardmäßigen zylindrischen Rollen sein; Es müssen konische Kegelrollen sein, deren Scheitelpunkt perfekt mit der Mitte des Kurvenradius übereinstimmt. Falsch konstruierte Endrollen verursachen örtliches Durchhängen, starke Kantenknickung und eine katastrophale Fehlführung des Bandes direkt an der Andockschnittstelle, wo benachbarte Förderer auf den Kurvenbandförderer treffen.

Um den starken radialen Zug nach innen zu unterstützen, der entsteht, wenn ein konisches Band um eine Kurve gespannt wird, sind für jeden Kurvenbandförderer spezielle Kantenführungssysteme obligatorisch. Unser Design umfasst präzisionsgedichtete Kugellager, die über robuste Polyurethan-Verstärkungsstreifen oder Präzisions-Kettenantriebsführungsglieder am Außenumfang des Kurvenbandförderbandes befestigt sind. Diese Lager laufen in einem durchgehenden CNC-gefrästen Führungskanal aus Stahl, der entlang des äußeren Strukturrahmens des Kurvenförderers montiert ist. Dieses System verriegelt das Kurvenförderband formschlüssig in seinem radialen Weg und zwingt es dazu, seine exakte geometrische Position beizubehalten, unabhängig davon, ob es leer läuft oder eine lokale Last von 100 Kilogramm trägt. Diese strenge strukturelle Eindämmung gewährleistet, dass die Bandkante jederzeit bündig mit der Transfer-Andockbrücke abschließt.

Bei der Auswahl einer flexiblen modularen Transportlösung diskutieren Ingenieure häufig zwischen Messerkantentransfers und zylindrischen Transfers mit kleinem Durchmesser für einen Kurvenförderer. Bei Anwendungen, die kleine Artikel wie Arzneimittelschachteln oder E-Commerce-Versandtaschen handhaben, sind große Transferlücken nicht akzeptabel. Durch die Integration einer Mikro-Nasenleiste mit einem engen Radius (z. B. 6 mm bis 12 mm) direkt in die Andockschnittstelle kann ein maßgeschneidertes Kurvenbandfördermodul Artikel mit einer Länge von nur 50 Millimetern reibungslos auf benachbarte gerade Segmente übertragen, ohne dass zwischengeschaltete motorisierte Sprungbänder erforderlich sind.

Zu den wichtigsten technischen Designvorteilen der technischen Kantenunterstützung und der konischen Geometrie eines Kurvenbandförderers gehören:

1. Eliminierung seitlicher Bandlaufabweichung: Positive äußere Führungslager verriegeln das Kurvenbandförderband mechanisch und verhindern so eine horizontale Bewegung bei plötzlichen Start-Stopp-Zyklen.

2. Minimierte Reibung bei der Paketübertragung: Ultraglatte Mikronasen auf dem Kurvenbandförderer senken den Reibungskoeffizienten an den Übergangspunkten der Artikel und schützen so empfindliche Kartonböden.

3. Gleichmäßige Spannungsverteilung: Präzise konische Rollen gleichen die Spannungsvektoren an den inneren und äußeren Kanten des Kurvenbandförderers aus und verhindern so eine vorzeitige Stoffdehnung.

Hinweis zum Funktionsprinzip : Die radialen Führungslager an der äußeren Kante des Kurvenbandförderers erfahren einen reinen Rollkontakt entlang des UHMW-PE-Führungsprofils. Überprüfen Sie die Verschleißstreifen der Führungsschiene alle 2.000 Stunden. Durch den sofortigen Austausch verschlissener Verschleißstreifen wird ein Abrieb des Lageraußenrings verhindert und die geräuscharme Leistung des Kurvenbandförderers erhalten.

Wartungsprotokoll und vorbeugende Betriebsrichtlinien

Für einen langfristig zuverlässigen Betrieb angedockter Kurvenbandfördersysteme sind strukturierte vorbeugende Wartungspläne erforderlich, die auf die Ausrichtung der Antriebsriemenscheiben, die Schmierung der Außenlager, die Spannungskalibrierung und die kontinuierliche Überwachung der Andockschnittstellentoleranzen aller Kurvenbandförderereinheiten abzielen.

Selbst die am präzisesten konstruierte Andockschnittstelle an einem Kurvenbandförderer wird mit der Zeit beschädigt, wenn sie einer unsachgemäßen Betriebsüberwachung ausgesetzt wird. Temperaturschwankungen, Stoßbelastungen, Staubansammlungen und routinemäßiger Riemenverschleiß verändern allmählich die physikalischen Abstände. Wenn sich die mechanische Ausrichtung über Monate kontinuierlicher Produktion um den Bruchteil eines Millimeters verschiebt, treten subtile Anzeichen auf: erhöhte akustische Geräusche an der äußeren Führungsschiene des Kurvenbandförderers, mikroskopisch kleiner Gummistaub, der sich in der Nähe der Antriebsrolle löst, oder leichtes Kippen des Pakets an der Austragsbrücke. Die Implementierung eines strengen, datengesteuerten vorbeugenden Wartungsprotokolls ist für die Erhaltung der ursprünglichen Spezifikationen des Kurvenbandfördersystems von entscheidender Bedeutung.

Unsere technischen Richtlinien legen tägliche, monatliche und jährliche Diagnosechecklisten für integrierte Kurvenbandförderlinien fest. Die täglichen Kontrollen konzentrieren sich auf die visuelle Inspektion des Transferspalts auf Fremdkörper, die Überprüfung der Not-Aus-Sicherheitsverriegelungen und das Abhören ungewöhnlicher akustischer Signaturen entlang der äußeren Führungsschiene des Kurvenbandförderers. Monatliche Protokolle schreiben laserbasierte Rahmenkoplanaritätsprüfungen an der Andockschnittstelle des Kurvenbandförderers, die Überprüfung der Bandspannungsmetriken mithilfe von Schallspannungsmessern und Wärmebildaufnahmen von Antriebsgetrieben und Stützlagern vor, um abnormale Reibungswärmeentwicklung zu erkennen, bevor es zu Komponentenausfällen kommt.

Warum bestehen erfahrene Wartungsmanager auf standardisierten Bandspannungsmessungen für jeden Kurvenbandförderer, anstatt auf das Gefühl der Techniker zu vertrauen? Bei einem Kurvenbandförderer erhöht eine Überspannung des Bandes die Radialkraftvektoren auf die äußeren Führungslager drastisch und beschleunigt den Verschleiß der konischen Endrollen. Umgekehrt führt eine Unterspannung zum Durchrutschen der konischen Antriebsscheibe des Kurvenbandförderers, was zu einer Geschwindigkeitsdesynchronisierung mit benachbarten geraden Segmenten führt. Durch die Verwendung kalibrierter Spannschrauben, die mit visuellen Dehnungsanzeigen ausgestattet sind, wird gewährleistet, dass die Bandspannung des Kurvenbandförderers innerhalb des optimalen technischen Fensters bleibt, wodurch sowohl die Andockausrichtung als auch die Lebensdauer der Komponenten erhalten bleibt.

Zu den wichtigsten Richtlinien zur vorbeugenden Wartung eines Kurvenbandförderers gehören:

1. Regelmäßige Schmierung der Führungslager und Wellenlagerblöcke: Tragen Sie in bestimmten Abständen hochwertiges Lithiumkomplexfett auf, um den Rollwiderstand an den Antriebsbaugruppen des Kurvenbandförderers zu minimieren.

2. Reinigung und Inspektion der Transfer-Nasenleisten: Entfernen Sie angesammelte Klebstoffrückstände oder Staub von den Mikrorollen, um einen niedrigen Reibungskoeffizienten in der Andockzone des Kurvenbandförderers aufrechtzuerhalten.

3. Erneute Überprüfung des Drehmoments der strukturellen Andockbefestigungen: Überprüfen Sie alle Flanschkupplungsschrauben am Rahmen des Kurvenbandförderers mit kalibrierten Drehmomentschlüsseln, um Mikrobewegungen aufgrund von Betriebsvibrationen zu verhindern.

Betriebstipp : Wenn Sie ein Kurvenbandförderband bei größeren Überholungen austauschen, lösen Sie immer die Andockschrauben benachbarter gerader Förderbänder leicht, bevor Sie das neue Band spannen. Sobald das neue Kurvenbandförderband vollständig gespannt und 30 Minuten lang eingelaufen ist, führen Sie die endgültige Laserausrichtung durch und ziehen Sie die Andockflanschschrauben wieder fest, um eine Vorspannung des Rahmens von Null zu gewährleisten.

Technische Schlussfolgerung und Systemzusammenfassung

Die nahtlose Integration eines Kurvenbandförderers in automatisierte industrielle Materialtransportlinien erfordert eine umfassende technische Strategie, die kinematische Geschwindigkeitsvektoranalyse, starres mechanisches Rahmenandocken, reaktionsfähige mechatronische Geschwindigkeitssteuerungen und präzise konische Übergangsgeometrie kombiniert. Durch die Beseitigung tangentialer Geschwindigkeitsunterschiede und die Aufrechterhaltung einer exakten strukturellen Koplanarität über Modulgrenzen hinweg vermeiden Anlagenbetreiber Staus bei der Produkthandhabung, reduzieren Verpackungsschäden und maximieren die Gesamtdurchsatzeffizienz. Durch die Standardisierung robuster Strukturrahmenkonstruktionen, positiver Kantenführungslagersysteme und disziplinierter vorbeugender Wartungsprotokolle wird sichergestellt, dass die integrierte Andockschnittstelle des Kurvenbandförderers über Jahrzehnte hinweg im Dauerbetrieb in der Schwerindustrie zuverlässige und wartungsarme Leistung liefert.
