Was ist ein 90-Grad-Kurvenfördersystem?

Ein 90-Grad-Kurvenfördersystem ist eine spezielle Materialhandhabungslösung, die darauf ausgelegt ist, die Richtung von Stückgütern innerhalb einer begrenzten Stellfläche um 90 Grad neu auszurichten. Dabei werden positive Tracking-Mechanismen genutzt, um Produktausrichtung, Ausrichtung und Geschwindigkeit ohne manuellen Eingriff aufrechtzuerhalten.

Auf einen Blick

Grundprinzipien von 90-Grad-Kurvenförderern

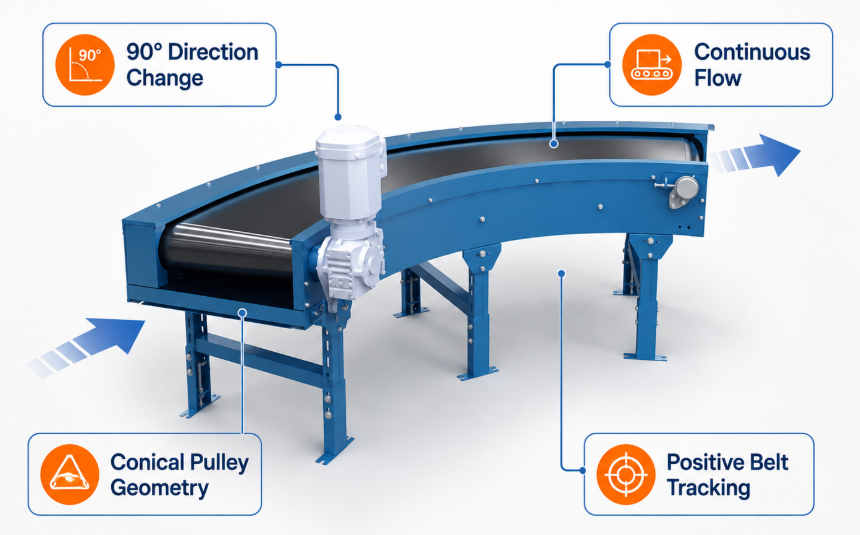

Ein 90-Grad-Kurvenförderer ist ein konstruiertes Transportmodul, das Materialien über einen Vierteldrehungswinkel umleitet und dabei auf eine spezielle Antriebsgeometrie, konische Riemenscheiben und eine positive Riemenführung zurückgreift, um Lasten reibungslos zwischen nicht parallelen Produktionslinien zu übertragen.

In industriellen Umgebungen mit hohem Durchsatz müssen lineare Transportlinien zwangsläufig ihre Richtung ändern, um räumliche Grenzen, Prozessausrüstung oder Anlagenwände zu berücksichtigen. Herkömmliche Methoden des rechtwinkligen Transports – wie z. B. Pop-up-Kettentransfers, pneumatische Schubplatten oder Drehtischanordnungen – bringen mechanische Komplexität mit sich, erfordern intermittierendes Anhalten und führen oft zu Orientierungsverlust oder physischen Schäden an der Verpackung. Eine gut gestaltete 90-Grad-Kurve löst diese Herausforderung, indem sie kontinuierliche Bewegungsübertragungen ermöglicht. Durch die Aufrechterhaltung einer konstanten Lineargeschwindigkeit über die gesamte Breite der Förderfläche verhindern diese Systeme ein Verrutschen der Artikel und sorgen für eine präzise Paketausrichtung während der gesamten Drehung.

Aus gestalterischer Sicht erfordert das Erreichen einer sanften 90-Grad-Drehung ein Gleichgewicht zwischen Rotationskraft und präziser mechanischer Spurführung. Wenn ein Flachriemen in eine Kurve gezwungen wird, muss der Außenumfang im gleichen Zeitrahmen eine deutlich längere Strecke zurücklegen als der Innenumfang. Um diese Differenzgeschwindigkeit zu bewältigen, werden spezielle technische Prinzipien angewendet. Neben segmentierten oder vorgekrümmten Riemenmaterialien werden konische oder konische Endscheiben verwendet. Durch diese geometrische Kompensation wird sichergestellt, dass die Tangentialgeschwindigkeit an jedem Punkt des Riemens mit der Weglänge übereinstimmt, wodurch Scherspannungen effektiv eliminiert und die Ausrichtung des Riemens unter Last erhalten bleibt.

Bei unseren internen Designversuchen und dem Kunden-Einsatz-Feedback stellen wir immer wieder fest, dass Anlagen, die von rechtwinkligen Schiebern auf einen kontinuierlichen Kurventransport umstellen, den Produktumschlagsschaden um über 98 % reduzieren. Beim Entwerfen von Layouts für automatisierte Vertriebszentren fordern europäische Logistikbetreiber fast überall ein kontinuierliches Kurvenbandfördersystem, da es hohe Liniengeschwindigkeiten aufrechterhält, ohne dass die strukturelle Grundfläche geopfert wird oder das Risiko von Artikelstaus besteht.

Wichtige Strukturkomponenten und technische Spezifikationen

Die Kernstruktur eines 90-Grad-Kurvenförderers besteht aus einem starren, gebogenen Rahmen, konischen Antriebs- und Umlenkrollen, einem speziellen Kurvenband und einem Spurführungsmechanismus mit positiver Kantenführung, der eine radiale Wanderung verhindert.

Das Verständnis der einzelnen mechanischen Komponenten zeigt, warum diese Systeme unter schwierigen Betriebsparametern hervorragende Leistungen erbringen. Der Rahmen besteht typischerweise aus lasergeschnittenem Kohlenstoffstahl, Edelstahl für hygienische Umgebungen oder extrudiertem Hochleistungsaluminium. Das Antriebssystem nutzt wellenmontierte Untersetzungsgetriebe oder motorisierte Antriebsrollen, die speziell für geringe Geräuschentwicklung, hohes Drehmoment und präzise Drehzahlregelung bei Antrieben mit variabler Frequenz ausgelegt sind.

Im Hochbau stellt die Kantenverfolgungsbaugruppe das kritischste mechanische Merkmal dar. Da Zugkräfte den Riemen im Betrieb naturgemäß in Richtung Innenradius ziehen, sind am Außenrand des Riemens eine Reihe von Führungslagern, Wulstleisten oder kettengeführten Kanten befestigt. Diese Führungselemente greifen in einen starren Kanal entlang des Außenrahmens ein, absorbieren radiale Vektoren und halten den Riemen unabhängig von der Lastverteilung zentriert.

Die Auswahl des Riemenmaterials und der Konizität der Antriebsscheibe muss direkt die physikalischen Eigenschaften der zu transportierenden Gegenstände widerspiegeln. Beispielsweise erfordern Hochgeschwindigkeitssortieranlagen, die gemischte Pakete verarbeiten, reibungsbehaftete PVC-Bänder mit verstärkten Führungsrändern. Umgekehrt benötigen Lebensmittelverarbeitungsbetriebe, die in Nasszonen betrieben werden, modulare Kunststoffbögen oder FDA-konforme Polyurethanoberflächen.

Tipp zur Wartung der Riemenspannung und -ausrichtung: Überprüfen Sie immer das Lagerspiel der Kantenführung unter Volllastbedingungen. Die radiale Spannung eines gekrümmten Systems konzentriert sich auf die äußeren Spurlager. Die Einhaltung einer Betriebstoleranz von 1,0 mm bis 1,5 mm zwischen der Führungsschiene und dem Lageraußenring verhindert eine Bindung durch Wärmeausdehnung und verlängert die Lebensdauer des Spurlagers erheblich.

Primäre Betriebsvorteile in industriellen Anwendungen

Zu den wichtigsten betrieblichen Vorteilen gehören die Maximierung der Bodenflächeneffizienz, die Gewährleistung einer schonenden Produkthandhabung, die Aufrechterhaltung eines kontinuierlichen Materialflusses mit hoher Geschwindigkeit und die Reduzierung des Gesamtstromverbrauchs des Systems.

Die Implementierung einer 90-Grad-Kurve bietet deutliche Vorteile gegenüber alternativen Richtungsübertragungstechniken. Durch die Umwandlung gerader Linien in effiziente L-förmige, U-förmige oder serpentinenförmige kontinuierliche Strömungsmuster optimieren Verarbeitungsanlagen jeden Quadratmeter verfügbarer Grundfläche.

1. Räumliche Optimierung: Gebogene Module ermöglichen kompakte Anlagenlayouts, da lange Übergangsstrecken oder übergroße mechanische Transfertische entfallen und Maschinen näher beieinander positioniert werden können.

2. Kontinuierliche Durchsatzbeschleunigung: Im Gegensatz zu intermittierenden rechtwinkligen Stop-and-Go-Transfers halten Kurvensysteme ununterbrochene Transportgeschwindigkeiten von bis zu 80 Metern pro Minute oder mehr aufrecht und verhindern so einen Rückstau auf der vorgelagerten Linie.

3. Schonende Produkthandhabung: Durch die Eliminierung der Aufprallkräfte, die mit pneumatischen Schiebern oder mechanischen Stoppern verbunden sind, bewältigen zerbrechliche Verpackungen, leichte Kartons und unverschlossene Behälter Richtungsänderungen ohne Umkippen oder Verformung.

4. Reduzierter Energieverbrauch: Kontinuierliche Drehbewegungen erfordern deutlich weniger elektrische Spitzenleistung im Vergleich zu pneumatischen Übertragungen oder mehrachsigen Servo-Aufklappmechanismen, was zu geringeren Betriebskosten führt.

5. Geringer akustischer Fußabdruck: Sanfte mechanische Rollbewegung und Präzisionslager arbeiten bei Geräuschpegeln deutlich unter 65 dB(A) und schaffen so eine sicherere und ruhigere Arbeitsumgebung für Bediener.

6. Minimaler Wartungsaufwand: Kontinuierliche Kurven sind mit weniger verschleißbehafteten beweglichen Teilen ausgestattet als komplexe Mehrband-Popup-Transfertische und weisen eine geringere Komponentenermüdung und eine längere mittlere Zeit zwischen Ausfällen (MTBF) auf.

In modernen Hochgeschwindigkeitslogistikzentren liegen die Durchsatzraten häufig bei über 3.000 Paketen pro Stunde. Unter diesen harten Bedingungen stoßen mechanische rechtwinklige Schieber an ihre physikalischen Grenzen und verursachen hohe Produktschäden. Durch die Integration eines kontinuierlichen Kurvenbandförderers können Bediener hohe lineare Geschwindigkeiten aufrechterhalten, ohne auf schonende Produkthandhabung oder mechanische Betriebszeit verzichten zu müssen.

Aufgrund unserer praktischen Projekterfahrung bevorzugen europäische Automobilzulieferer standardisierte gebogene Module mit standardisierten Innenradien. Diese Standardisierung ermöglicht einen schnellen Austausch von Komponenten und stellt sicher, dass Ersatzantriebseinheiten, Lager und Riemen über mehrere Montagelinien hinweg austauschbar bleiben, was die Betriebskosten über die gesamte Werkslaufzeit drastisch senkt.

Wie Kurvenförderer die Produktausrichtung aufrechterhalten

Kurvenförderer sorgen für eine Produktausrichtung durch unterschiedliche Bandoberflächengeschwindigkeiten und positive Kantenverfolgungsmechanismen, die zusammen eine Drehung, Schrägstellung oder Zentrifugalverschiebung des Pakets während der Drehung verhindern.

Wenn ein Element in eine Kurve eintritt, muss seine Außenkante im exakt gleichen Zeitintervall eine größere Bogenlänge zurücklegen als seine Innenkante. Auf einem standardmäßigen Flachförderband, das um eine Kurve gezwungen wird, führt dieser Geschwindigkeitsunterschied dazu, dass sich das Paket verdreht, schief läuft oder aus der Ausrichtung rutscht. Eine 90-Grad-Kurve verhindert dies, indem sie sicherstellt, dass sich jeder Punkt auf der Bandoberfläche mit einer Winkelgeschwindigkeit bewegt, die direkt proportional zu seinem Radius vom Mittelpunkt ist.

Um eine stabile Produktausrichtung ohne Verrutschen aufrechtzuerhalten, müssen drei Hauptfaktoren synchronisiert werden:

1. Konische Riemenscheibenverjüngung: Die Antriebs- und Heckrollen sind mit einem spezifischen Verjüngungsverhältnis konstruiert, das auf die Innen- und Außenradien abgestimmt ist. Der größere Durchmesser am äußeren Rand erzeugt eine höhere lineare Geschwindigkeit ( $V_{outer}$ ), während der kleinere Durchmesser am inneren Rand eine langsamere lineare Geschwindigkeit ( $V_{inner}$ ) erzeugt, was zu einer gleichmäßigen Winkelgeschwindigkeit ( $omega$ ) über die Linienbreite führt.

2. Oberflächen mit hoher Reibung: Obere Riemenabdeckungen sind mit Materialien mit hohem Reibungskoeffizienten (z. B. strukturiertem NBR-Gummi oder weichem PVC mit griffiger Oberseite) ausgestattet, um den Boden der Verpackung fest gegen seitliche Gleitkräfte zu halten.

3. Positive radiale Rückhaltekraft: Radiale Kräfte versuchen, den Riemen nach innen in Richtung der Bogenmitte zu ziehen. Hochpräzise Außenkantenführungslager oder Kettenprofile nehmen diese Kräfte kontinuierlich auf, halten das Band flach und verhindern Spurverzerrungen.

Wenn Gegenstände die Kurve passieren, sorgt das passende Geschwindigkeitsprofil dafür, dass die Vorderkante des Produkts senkrecht zum Strömungsvektor bleibt. Dadurch verlassen die Pakete die 90-Grad-Kurve genau in der relativen Ausrichtung, in die sie eingetreten sind. Diese präzise Nachverfolgungsfunktion ist vor automatisierten Barcode-Scannern, Inline-Kontrollwaagen, Roboterpalettierern und Hochgeschwindigkeits-Druck- und Etikettierstationen unerlässlich, wo eine unerwartete Drehung der Artikel zu schwerwiegenden Lesefehlern oder Prozessausfällen führt.

Strategien für technisches Layout und Raumoptimierung

Die Auswahl der richtigen 90-Grad-Fördereranordnung erfordert die Bewertung des Innenradius, der effektiven Breite, der Gesamtladekapazität, der Betriebsgeschwindigkeit und der erforderlichen physischen Abstände, um ein Überhängen der Gegenstände während des Transports zu verhindern.

Bei der Integration eines gekrümmten Abschnitts in einen bestehenden Fabrikgrundriss müssen Ingenieure die Platzersparnis gegen die strukturelle Stabilität abwägen. Die Angabe eines zu engen Innenradius verringert den Platzbedarf, erhöht jedoch die radiale Belastung der Führungslager und birgt das Risiko einer Instabilität des Artikels. Umgekehrt verbessert die Wahl eines großzügigen Radius die Stabilität bei hohen Geschwindigkeiten, verbraucht jedoch wertvolle Bodenfläche.

Um die ideale Kurvenfläche zu ermitteln, bewerten Konstrukteure die maximale diagonale Länge des größten zu transportierenden Gegenstands. Die effektive Gurtbreite muss dieses Diagonalmaß problemlos aufnehmen können, zuzüglich eines Sicherheitsabstands von mindestens 50 mm auf beiden Seiten, um zu verhindern, dass Paketecken beim Wenden gegen die Rahmenseitenschutzvorrichtungen stoßen.

Wenn Ihr Prozesslayout enge räumliche Beschränkungen oder schwierige Materialübergaben mit sich bringt, bietet die Erkundung kundenspezifischer Varianten wie ein Kurvenbandförderer mit hoher Dichte flexible Gestaltungsmöglichkeiten. Durch die Integration integrierter Messerkantentransfers an den Ein- und Auslaufenden können kleine Gegenstände problemlos über enge Rollenspalte transportiert werden, ohne dass sie ins Stocken geraten.

Zu den wichtigsten Fragen, die erfahrene Ingenieure bei der Standortbewertung bewerten, gehören:

• Warum ist der Antriebsmotor am äußeren oder inneren Rahmenrand positioniert? (Die äußere Platzierung vereinfacht den Zugang zur Motorwartung, während die innere Platzierung den äußeren Platzbedarf minimiert.)

• Welche Funktion wünschen sich internationale Logistikkunden am häufigsten? (Schnellverschluss-Riemenmechanismen, die einen Riemenwechsel ermöglichen, ohne dass eine vollständige Demontage des Hauptstrukturrahmens erforderlich ist.)

• Wie gehen wir mit extremer Hochgeschwindigkeitsstabilität um? (Durch Hinzufügen dynamischer Frequenzantriebe mit sanften Beschleunigungs- und Verzögerungskurven wird der Trägheitsschlupf an den Eintrittspunkten verringert.)

Grundlegende Wartungsstandards und vorbeugende Protokolle

Die Festlegung eines strengen vorbeugenden Wartungsplans – der sich auf die Schmierung der Kantenführungslager, die Verfolgung der Bandspannung, die Prüfung des Verschleißes der konischen Rollen und die Sauberkeit des Bettes konzentriert – gewährleistet eine lange Betriebslebensdauer und verhindert unerwartete Produktionsausfälle.

Da ein Kurvenförderer kombinierten axialen, radialen und Torsionsbelastungen ausgesetzt ist, unterscheiden sich seine Anforderungen an die vorbeugende Wartung erheblich von denen eines Standard-Geradförderers. Der kritischste Fehlerpunkt in jeder gebogenen Einheit ist der Kantenverfolgungsmechanismus. Wenn Lager festfressen oder Führungsschienen übermäßig verschleißen, wird der Riemen durch die Radialspannung aus der Ausrichtung gezogen, was zu Kantenausfransen und schneller Zerstörung des Riemens führt.

Wartungstechniker sollten eine strukturierte Inspektionsroutine einführen:

1. Tägliche Sichtprüfungen: Überprüfen Sie die Spurführungszone der Kantenführung, während die Linie läuft. Überprüfen Sie die äußere Führungsschiene auf ungewöhnliche Vibrationen, hochfrequente Lagergeräusche oder Staubentwicklung. Stellen Sie sicher, dass der Riemen reibungslos über die Endkantenbalken läuft, ohne zu hängen.

2. Wöchentliche Schmutzentfernung: Schmutz, Klebebandreste und Verpackungsfragmente neigen dazu, sich unter dem gebogenen Gleitdeck und im äußeren Lagerkanal anzusammeln. Reinigen Sie diese Bereiche gründlich mit Industriestaubsaugern und lösungsmittelfreien Entfettern, um eine niedrige Gleitreibung zu gewährleisten.

3. Monatliche Lagerschmierung: Abgedichtete Kantenführungslager und Lagerblöcke der Hauptriemenscheibe mit hochwertigem Lithiumkomplexfett schmieren. Für Umgebungen, in denen Lebensmittel abwaschbar sind, verwenden Sie synthetisches NSF H1-Fett in Lebensmittelqualität.

4. Vierteljährliche Spannung und Riemenscheibenausrichtung: Messen Sie die Riemenspannung über den inneren und äußeren Bogen. Stellen Sie sicher, dass die Oberflächen der konischen Antriebsriemenscheibe frei von Glasur, Ölverunreinigungen oder Gummibelagverschleiß bleiben.

5. Halbjährliche Prüfung der Rahmenstruktur: Überprüfen Sie alle strukturellen Stützbeine, Rahmenquerverstrebungsbolzen und Bodenanker. Stellen Sie sicher, dass Bodensetzungen oder strukturelle Einwirkungen nicht dazu geführt haben, dass das Wendemodul mit den benachbarten geraden Förderbändern aus dem rechten Winkel verschoben wurde.

Inspektions- und Wartungstipp für Antriebsbeläge: Konische Stahlriemenscheiben sind auf vulkanisierte Gummi- oder Polyurethanbeläge angewiesen, um den Riemen unter schweren Lasten zu halten. Überprüfen Sie die Verzögerungstiefe der Riemenscheibe alle zwei Jahre. Wenn sich die Gummidicke über das Konusprofil hinweg ungleichmäßig um mehr als 1,5 mm abnutzt, versagt das Differenzgeschwindigkeitsverhältnis, was zu Riemenschlupf und einem Verlust der Spurstabilität führt.

Durch die Auswahl robuster Strukturkomponenten, die Anwendung der richtigen radialen Geometrie und die Einhaltung strenger vorbeugender Wartungspläne können sich Industrieanlagen darauf verlassen, dass 90-Grad-Kurvenförderer über ihre gesamte Betriebsfläche hinweg eine effiziente, kontinuierliche und beschädigungsfreie Materialförderung gewährleisten.
