Wie gebogene Förderbänder funktionieren: Mechanik und Design erklärt

Ein Kurvenbandförderer nutzt eine konische Rollengeometrie, positive Kantenführungsmechanismen und verstärkte flexible Bänder, um Materialien reibungslos über Winkelkurven von 30 bis 180 Grad zu transportieren, ohne Produktorientierung oder Spurverlust. Durch die Anpassung der inneren und äußeren linearen Geschwindigkeiten durch konische Riemenscheibendurchmesser sorgt der Kurvenbandförderer für eine gleichmäßige Bandspannung, präzise Zentrifugalstabilität und nahtlose mechanische Geschwindigkeitsübergänge über komplexe Materialtransportstrecken.

Auf einen Blick

1 Der Kernmechanismus hinter Kurvenförderern

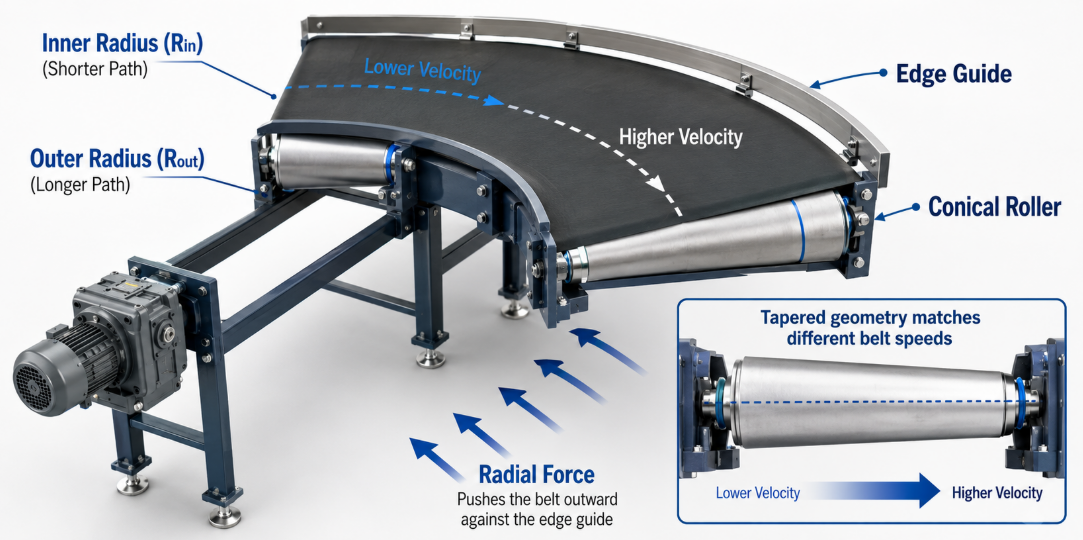

Der Kernmechanismus eines Kurvenbandförderers beruht auf einer konischen Riemenscheibengeometrie, konischen Antriebsrollen und radialen Spannungskräften, um eine gleichmäßige Bandbewegung entlang eines Bogens ohne seitliches Abdriften aufrechtzuerhalten.

Beim herkömmlichen geraden Bandtransport bewegen sich alle Punkte über die Breite des Bandes mit identischen linearen Geschwindigkeiten, da die Antriebsrollen entlang ihrer Längsachsen ein gleichmäßiges zylindrisches Profil beibehalten. Wenn ein Bandsystem jedoch eine gekrümmte Bahn durchläuft, muss die Außenkante des Bandes im exakt gleichen Zeitrahmen eine deutlich längere Bogenstrecke zurücklegen als die Innenkante. Um eine kontinuierliche Betriebsstabilität zu erreichen, ohne dass es zu starkem Knicken des Bandes, Rissen in der Struktur oder einem Zusammenbruch der seitlichen Spurführung kommt, verwendet ein speziell entwickeltes Kurvenbandfördersystem konische Endscheiben und konische Stützrollen. Der Durchmesser dieser konischen Komponenten nimmt vom inneren Kurvenradius zum äußeren Kurvenradius proportional zu, wodurch ein mechanischer Geschwindigkeitsgradient entsteht, der perfekt zum erforderlichen Bogenabstandsunterschied über die gesamte Bandfläche passt.

Mathematisch gesehen ist die erforderliche tangentiale Rotationsgeschwindigkeit entlang eines beliebigen radialen Querschnitts eines gekrümmten Bandförderers direkt proportional zu seinem Radius vom Krümmungsmittelpunkt. Wenn der Innenradius als Rin und der Außenradius als Rout bezeichnet wird, ist das lineare Geschwindigkeitsverhältnis Vout / Vin gleich Rout / Rin. Durch die präzise Konstruktion konischer Antriebsrollen mit einem passenden Kegelwinkel Theta, wobei tan(Theta) gleich (Dout – Din) / (2 * W) ist (wobei D die Rollendurchmesser und W die gesamte Riemenbreite darstellt), passt sich die Rollenoberfläche der exakten linearen Bewegung jeder Umfangslinie entlang der flexiblen Riemenlage an. Diese konische Geometrie eliminiert die unterschiedliche Scheuerreibung zwischen dem Riementräger und den Rollenoberflächen, sorgt für eine energieeffiziente mechanische Kraftübertragung und verhindert einen vorzeitigen Elastomerabbau.

Zusätzlich zur konischen Rollengeometrie spielen radiale Vektorkräfte eine dominierende physikalische Rolle beim Betrieb von Kurvenförderbändern. Da der elastische Riemen unter erheblicher axialer Spannung um eine Kurve gezogen wird, erzeugt er eine natürliche, nach innen gerichtete radiale Kraftvektorkomponente, die zum Krümmungsmittelpunkt gerichtet ist. Ohne Kompensation würde dieser Vektor dazu führen, dass sich das Band nach innen in Richtung des Innenradius zieht und das System zusammenbricht. Um dieser Kraft entgegenzuwirken, verwenden Hochleistungs-Kurvenfördererstrukturen externe Kantenführungssysteme, wie z. B. kettengeführte Kantenbefestigungen, Führungsräder oder präzisionsgefertigte Führungsperlen, die entlang kontinuierlicher äußerer Führungsschienen laufen. Diese mechanischen Rückhaltesysteme absorbieren die nach innen gerichteten radialen Spannungskräfte und bewahren die strukturelle Form, das straffe Oberflächenprofil und die Positionsintegrität des Kurvenförderbandes über alle Betriebslastzustände hinweg.

2 Riemenmaterial- und Konstruktionsanpassungen

Anpassungen des Bandmaterials und der Konstruktion für einen Kurvenbandförderer konzentrieren sich auf die Bereitstellung einer hohen seitlichen Flexibilität in Kombination mit einer hohen Zugfestigkeit in Längsrichtung, um asymmetrischen Vektorlasten standzuhalten.

Standard-Flachbandförderer verwenden starre, mehrlagige Gewebekarkassen, die in erster Linie auf Zugfestigkeit in Längsrichtung ausgelegt sind und eine minimale seitliche Elastizität bieten. Im krassen Gegensatz dazu erfordert ein Kurvenbandförderer spezielle synthetische Bandmaterialien, die einer kontinuierlichen elastischen Verformung über verschiedene radiale Zonen hinweg standhalten können. Der äußere Rand eines Kurvenförderbandes erfährt aufgrund seines größeren Bogenradius eine erhebliche Dehnung in Längsrichtung, während der innere Rand einer relativen Kompression unterliegt. Folglich werden Riemengewebe aus speziellen Webmustern hergestellt, wie z. B. Monofilament-Polyester-Ketten- und flexiblen Polyamid-Schussgarnen oder vulkanisierten Elastomerverbindungen aus Polyurethan (PU) und Polyvinylchlorid (PVC), die speziell für die multidirektionale Spannungsaufnahme entwickelt wurden.

Um das Antriebsdrehmoment sicher zu übertragen und gleichzeitig starken radial nach innen gerichteten Zugkräften standzuhalten, ist die strukturelle Kantenkonstruktion eines Kurvenförderbandes hochspezialisiert. Der äußere Umfang des Bandmaterials umfasst häufig verstärkte Randstreifen, versiegelte flexible Ösen oder spezielle Führungsprofile, die direkt an die Unterseite oder den Randrand geschweißt sind. Bei anspruchsvollen Industrieanwendungen werden Außenkantenkettenprofile mit flexiblen Polyurethanlaschen oder Metallbefestigungen direkt am Band befestigt, wodurch die Spannungsverteilung von reiner Oberflächenreibung in einen positiven mechanischen Antriebseingriff umgewandelt wird. Für den Hochgeschwindigkeitstransport bei leichten Beanspruchungen greifen präzisionsgedichtete Kugellager, die entlang einer Außenschiene aus extrudiertem Aluminium laufen, durchgehende Führungswülste auf, die an den Bandumfang angeformt sind. Umfassende Designspezifikationen und Strukturparameter können im detaillierten technischen Leitfaden für Kurvenförderer bewertet werden.

Die Oberflächenzusammensetzungen für die obere Abdeckung werden sorgfältig in Abhängigkeit von den physikalischen Eigenschaften des geförderten Produkts und den Umweltfaktoren zusammengestellt. Polyurethanabdeckungen mit hohen Reibungskoeffizienten (0,4 bis 0,7 gegen glatte Stahl- oder Kartonböden) sind Standard beim Transport glatter Kartons, verpackter Lebensmittel oder zerbrechlicher Komponenten entlang steiler, gekrümmter Steigungswinkel, um Schlupf durch Zentrifugalbeschleunigung zu verhindern. Umgekehrt werden obere Abdeckungen mit geringer Reibung aus imprägnierten Silikon- oder PTFE-Mischgeweben dort eingesetzt, wo Sammel- und Zusammenführungsvorgänge auf der gekrümmten Förderbandoberfläche stattfinden. Flammhemmende antistatische Eigenschaften gemäß ISO 284-Standards werden auch regelmäßig in die Gepäckabfertigungs- und Lagerlogistikbänder an Flughäfen integriert, um Gefahren durch elektrostatische Entladungen bei der Materialhandhabung mit hoher Geschwindigkeit zu vermeiden.

3 Antriebssysteme und Kraftübertragung

Antriebssysteme und Kraftübertragung in einem Kurvenbandförderer sind so konzipiert, dass sie ein gleichmäßiges Drehmoment liefern und gleichzeitig die Differenzgeschwindigkeit über die Bandfläche ausgleichen.

Die Kraftübertragung in einem Kurvenbandförderer kann entweder über einen Mittelantrieb unter dem Rahmen für bidirektionale Flexibilität oder über einen tangentialen Endantrieb an der äußeren Riemenscheibe erfolgen, um die Effizienz zu maximieren und die Bandbelastung zu reduzieren. Die Integration von Frequenzumrichtern (VFDs) gewährleistet eine kontrollierte Beschleunigung, mildert Drehmomentspitzen und synchronisiert die Fördergeschwindigkeit mit benachbarten Geräten, um empfindliche Nutzlasten zu schützen.

Technischer Tipp zur Antriebsoptimierung: Berechnen Sie bei der Konfiguration von Antriebseinheiten für Kurvenbandförderanlagen mit mehr als 2,0 m/s die erforderliche Motorleistung immer anhand des maximalen dynamischen Reibungskoeffizienten an der Außenkantenführungsschiene und nicht allein anhand der nominalen Reibung zwischen Band und Bett. Der Radiallastwiderstand an Führungslagern kann bei voller Produktnutzlast bis zu 35 % des gesamten Antriebswiderstands des Systems ausmachen.

4 Produktstabilität und Tracking-Kontrolle

Produktstabilität und Spurkontrolle auf einem Kurvenbandförderer werden durch die Steuerung der Zentrifugalträgheit bei gleichzeitiger Aufrechterhaltung der mechanischen Ausrichtung der Bandkanten durch kontinuierliche Spursysteme erreicht.

Die Zentrifugalkraft beim Drehen von Gegenständen kann durch reibungsstarke obere Abdeckungen, größere Wenderadien oder geneigte Rahmenkonstruktionen gemildert werden, um eine Produktverschiebung zu verhindern. Um eine präzise Betriebsausrichtung zu gewährleisten, überwachen integrierte Tracking-Sensoren kontinuierlich die Bandpositionierung und signalisieren automatischen Steuerungen, die Abweichung zu korrigieren, bevor mechanische Schäden auftreten.

5 gängige Kurvenförderer-Konfigurationen

Zu den gängigen Kurvenfördererkonfigurationen gehören 45-Grad-, 90-Grad- und 180-Grad-Horizontalkurven sowie vertikale spiralförmige Steigungs- und Gefällegeometrien, die auf die Anlagenlayouts zugeschnitten sind.

Die Gestaltung von Industrieanlagen weist vielfältige räumliche Einschränkungen und Streckenführungsanforderungen auf und erfordert anpassbare Optionen für die Geometrie von Kurvenbandförderern. Die Strukturtechnik einer Kurve wird durch drei primäre geometrische Metriken definiert: den Wendewinkel Theta (ausgedrückt in Grad), den Innenradius Rin (gemessen vom Mittelpunkt der Krümmung bis zur inneren Bandkante) und die effektiv nutzbare Riemenbreite W. Durch Modifizierung dieser drei geometrischen Metriken kann ein Kurvenbandförderer nahtlos in praktisch jeden Materialtransportfluss integriert werden, indem er um tragende Gebäudesäulen herumführt, Höhenunterschiede überbrückt oder vollständige Richtungsumkehrungen durchführt.

Zu den standardmäßigen horizontalen Wendegeometrien gehören:

1. 45-Grad-Kurvenförderer: In erster Linie für sanfte Richtungsversätze, Linienzusammenführungen und die Umgehung lokaler Fabrikhindernisse konzipiert. Diese Konfiguration erzeugt eine minimale Zentrifugalbeschleunigung und eignet sich daher ideal für die Hochgeschwindigkeitsführung, bei der die Produktausrichtung bei minimaler Kantenführungsbelastung erhalten bleiben muss.

2. 90-Grad-Kurvenförderer: Die am weitesten verbreitete Konfiguration in Lagerlogistik, Verpackungshallen und Vertriebszentren. Es ermöglicht Materialtransportlinien, rechtwinklige Richtungsänderungen entlang von Anlagenwänden oder zwischen Verarbeitungsarbeitszellen durchzuführen, ohne dass kraftbetriebene Pop-Up-Transfereinheiten oder Querförderer-Schieber erforderlich sind.

3. 180-Grad-Kurvenförderer: Diese Konfiguration wird häufig als Wendeförderer bezeichnet und kehrt die Richtung des Materialflusses bei kompakter Stellfläche vollständig um. Es wird häufig in Kühltunneln, thermischen Trocknungskreisläufen mit mehreren Durchgängen, Produktionsschleifenzellen und Rückführungslinien für Gepäckschleifen eingesetzt, wo die räumliche Effizienz von entscheidender Bedeutung ist.

4. Kurvenförderer mit spiralförmiger Neigung und Neigung: Kombiniert horizontale Bogenkrümmung mit kontinuierlichen vertikalen Steigungsänderungen. Durch das Aufwickeln des Kurvenbandförderers in ein spiralförmiges Muster wird ein vertikaler Transport in großer Höhe auf einer außergewöhnlich kleinen Grundfläche erreicht, wodurch lange Inline-Schrägförderer ersetzt werden.

6 Überlegungen zur Wartung und Verschleißmuster

Wartungsüberlegungen und Verschleißmuster an einem Kurvenbandförderer ergeben sich aus asymmetrischen Vektorkräften, die eine spezielle Rolleninspektion, Kantenkettenschmierung und Protokolle zur Verfolgung des Bandverschleißes erfordern.

Aufgrund der höheren Geschwindigkeit und Belastung des Außendurchmessers kommt es bei Kegelrollen auf natürliche Weise zu unterschiedlichem Verschleiß, der routinemäßige Messungen des Bremssattels und eine verzögerte Wartung erfordert. Die äußeren Bandkanten erfordern eine kontinuierliche Überwachung auf Risse oder Beschädigungen der Ösen, während die regelmäßige Schmierung von Führungsketten, Lagern und Gleitbetten unerlässlich ist, um Reibungsverschleiß zu verhindern und einen zuverlässigen Systembetrieb sicherzustellen. Die Durchsicht umfassender Betriebsrichtlinien im Betriebshandbuch für Kurvenförderer liefert wesentliche grundlegende Verfahren für technische Serviceteams.

Wartungstipp für langfristige Zuverlässigkeit: Versuchen Sie niemals, eine Bandfehlausrichtung an einem Kurvenbandförderer zu korrigieren, indem Sie die inneren Spannschrauben allein zu fest anziehen. Eine zunehmende Spannung am Innenradius erhöht den nach innen gerichteten Radialkraftvektor, beschleunigt den Verschleiß der äußeren Führungsschiene und verursacht eine starke Verformung der Bandkanten. Gleichen Sie die Spannungseinstellungen sowohl am inneren als auch am äußeren Aufnahmerahmen immer entsprechend den Drehmomentspezifikationen des Herstellers aus.

7 Fazit

Der betriebliche Erfolg eines Kurvenbandförderers beruht auf einer harmonischen Integration von konischer Mechanik, spezieller Materialwissenschaft und präziser radialer Spurführung. Durch den Einsatz konischer Antriebsrollen, die passende lineare Geschwindigkeitsgradienten über Innen- und Außenradien erzeugen, eliminieren diese fortschrittlichen Systeme unterschiedliche Oberflächenreibung und ermöglichen einen reibungslosen Materialtransport über komplexe Winkelwege. Von robusten Antriebskonfigurationen und fortschrittlicher VFD-Geschwindigkeitssynchronisierung bis hin zu aktiven Bandverfolgungssensoren und schützenden Wartungsprotokollen ist jeder technische Aspekt eines modernen Kurvenbandförderers auf Betriebseffizienz, geringe Geräuschentwicklung und maximale Lebensdauer optimiert. Da die Anforderungen an die automatisierte Materialhandhabung hinsichtlich Durchsatz und räumlicher Komplexität immer weiter zunehmen, bleibt die Beherrschung der strukturellen Mechanik und Konstruktionsprinzipien von Kurvenförderbändern für die Optimierung globaler industrieller Routing-Architekturen von entscheidender Bedeutung.
