Kurvenförderbänder – Was Sie wissen

Auf einen Blick

Was ist ein Kurvenförderband?

Ein Kurvenförderband ist ein technischer Materialhandhabungsmechanismus, der dazu dient, Gegenstände entlang einer gekrümmten Bahn zu transportieren, ohne die Produktausrichtung zu stören oder einen manuellen Eingriff zu erfordern.

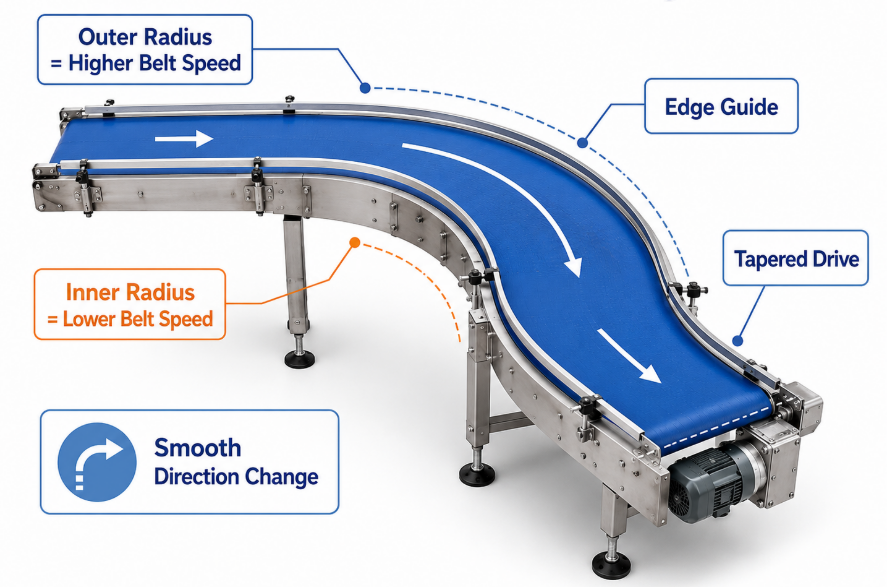

Die Betriebsmechanik eines Kurvenförderbandes beruht auf einer radialen Antriebskonstruktion in Kombination mit konischen Endrollen oder Kantenführungslagern. Im Gegensatz zu herkömmlichen linearen Bandförderern, die das Band gleichmäßig über eine parallele Achse ziehen, erfährt ein Kurvenförderband über seine Oberfläche eine variable lineare Geschwindigkeit. Der Außenradius bewegt sich mit einer deutlich höheren Geschwindigkeit als der Innenradius. Um diesem Unterschied Rechnung zu tragen, werden spezielle Konstruktionsmethoden eingesetzt, darunter modulare Kunststoffglieder mit erweiterbarer Teilung oder flexible Polyurethanriemen, die mit Kantenführungsketten oder konischen Antriebsrollen ausgestattet sind.

Aus technischer Sicht ist die Aufrechterhaltung einer gleichmäßigen Spannung über den radialen Bogen von entscheidender Bedeutung. Die Spannungsverteilung muss verhindern, dass sich der Riemen unter Last nach innen verschiebt. Konische Riemenscheiben sorgen dafür, dass die Tangentialgeschwindigkeit der Riemenscheibenoberfläche der unterschiedlichen Lineargeschwindigkeit des Riemens über seine gesamte Breite entspricht. Ingenieure bauen häufig positive kettengetriebene Kanten oder Präzisionsführungsrollen entlang des Außenumfangs ein, um Zentrifugalkräfte zu absorbieren und eine gleichmäßige Flugbahnkontrolle für empfindliche oder schwere Ladungseinheiten aufrechtzuerhalten.

Bei der Auswahl fortschrittlicher Fördergeräte ermöglicht die Integration eines leistungsstarken Kurvenbandförderers unterbrechungsfreie Verarbeitungsabläufe bei gleichzeitiger Reduzierung physischer mechanischer Transfers. Moderne Industrieanwendungen erfordern, dass diese Systeme reibungslose, reibungsarme Übergänge zwischen sich kreuzenden Prozesslinien ausführen und so die empfindliche Produktausrichtung während kontinuierlicher Fertigungszyklen bewahren.

Wartungsrichtlinien für die Radialführung: Überprüfen Sie die Kantenführungslager alle 500 Betriebsstunden auf ungleichmäßige Abnutzung durch radiale Vektorkräfte. Stellen Sie sicher, dass die inneren und äußeren Antriebsspanner eine ausgewogene Ausrichtung beibehalten und so eine lokale Dehnung des Riemens entlang des Außenumfangs verhindert wird.

Rolle des gebogenen Förderbandes

Die Hauptaufgabe eines Kurvenförderbandes besteht darin, den Anlagenraum zu optimieren und einen nahtlosen, kontinuierlichen Produktfluss um strukturelle Hindernisse herum aufrechtzuerhalten, ohne die Liniengeschwindigkeit zu unterbrechen.

In der automatisierten industriellen Verarbeitung wird der lineare Raum häufig durch Gebäudewände, vorhandene Maschinen und Arbeitszellenanordnungen eingeschränkt. Durch den Einbau eines gebogenen Förderbandes können Ingenieurteams Förderwege um Strukturpfeiler herum biegen oder Materialien durch enge 90-Grad- oder 180-Grad-Kurven umleiten. Durch den Ersatz komplexer Dead-Plate-Transfers, Seitenschieber oder rotierender Drehtische durch eine kontinuierliche Kurve eliminiert das System mechanische Transferpunkte, an denen leichte oder instabile Gegenstände häufig kippen, klemmen oder beschädigt werden.

Darüber hinaus ist die Aufrechterhaltung einer konstanten Produktausrichtung entlang einer gekrümmten Bahn von größter Bedeutung für die nachgelagerte Automatisierung, wie z. B. Roboter-Pick-and-Place-Stationen, automatische Bildprüfung und Barcode-Scansysteme. Wenn Produkte durch ein gekrümmtes Förderband laufen, passt sich die unterschiedliche Bandgeschwindigkeit dem natürlichen Bogenradius an, sodass Pakete oder Lebensmittelprodukte die Kurve genau in der relativen Position verlassen, in der sie eingetreten sind. Diese präzise kinematische Steuerung reduziert Verarbeitungsfehler und eliminiert die Notwendigkeit teurer Nachausrichtungsmaschinen.

Um die betrieblichen Vorteile und strukturellen Überlegungen der Kurvenintegration vollständig zu verstehen, überprüfen technische Teams häufig detaillierte Ressourcen wie die technische Übersicht über Kurvenförderer, um Geschwindigkeitsprofile und Lastdynamikmetriken zu bewerten. Die richtige Konstruktion des Kurvenprofils steigert direkt den Gesamtliniendurchsatz und die Betriebseffizienz.

Leitfaden zu Typen und Anwendungen kleiner Förderbänder

Kleine Kurvenförderbänder sind kompakte, hochpräzise Handhabungssysteme, die für Mikrotransport, Elektronikmontage, pharmazeutische Sortierung und leichte Verpackungsanwendungen konzipiert sind.

Mikro- und kleine Kurvenfördersysteme verwenden typischerweise ultradünne flexible Bänder aus Polyurethan oder Silikon, die über kleine Messerrollen mit Durchmessern von nur 8 mm bis 15 mm laufen. Diese kleinen Transferdurchmesser sind bei der Handhabung winziger Komponenten wie Blisterpackungen, medizinischer Fläschchen, Halbleiterschalen oder empfindlicher Süßwaren unerlässlich und verhindern, dass Produkte in Transferspalten fallen. Das Design erfordert eine hochpräzise Bearbeitung der internen Stützplatten und Gleitbetten mit extrem geringer Reibung, um das Betriebsdrehmoment minimal zu halten.

Europäische Designpräferenzen bevorzugen zunehmend modulare kleine Kurvenfördereinheiten, die mit integrierten bürstenlosen 24-V-DC-Motorantrieben in den Rollen ausgestattet sind. Dieser dezentrale Antriebsansatz sorgt für präzise Geschwindigkeitsregelung, Energieeffizienz und kompakte Stellflächen. Europäische Fertigungsumgebungen legen Wert auf Modularität, schnelle Austauschbarkeit und Reinraumkompatibilität und steigern die Nachfrage nach kleinen Kurvenförderern mit werkzeuglosen Schnellwechselmechanismen für den Riemenwechsel.

Die Implementierung eines präzisionsgefertigten Kurvenbandfördersystems in Montagezellen mit geringer Stellfläche gewährleistet eine gleichmäßige Materialübertragung ohne Kompromisse bei Geschwindigkeit oder Positionsgenauigkeit. Diese kompakten Designs maximieren die nutzbare Stellfläche in automatisierten Fertigungsumgebungen mit hoher Dichte.

So wählen Sie das richtige Backförderband für Brot aus

Die Auswahl des richtigen Backförderbandes für Brot erfordert ein Gleichgewicht zwischen hoher Temperaturbeständigkeit, hygienischen Antihaft-Materialeigenschaften und sanfter Wärmeübergangsdynamik während der Abkühlkurven.

In automatisierten kommerziellen Backlinien verlassen Teiglinge und frisches, heißes Brot den Ofen mit Temperaturen über 200 Grad Celsius und müssen einer kontrollierten Kühlung unterzogen werden, während sie durch mehrstufige Spiral- oder 90-Grad-Kurvenanordnungen laufen. Das in dieser Phase verwendete Kurvenförderband muss der thermischen Restbelastung standhalten, ohne sich zu verziehen oder auszugasen. Blaue Bänder aus lebensmittelechtem Silikon oder offenmaschige, modulare Kunststoffbänder mit hoher Temperaturtoleranz sind die Standardauswahl, um die Luftzirkulation zu fördern und einen Wärmestau unter den Backwaren zu verhindern.

Warum bevorzugen Ingenieurteams für die Brothandhabung offene, modulare Kunststoff- oder hochwertige Silikon-Kurvenbänder? Brotteig und frisch gebackene Krusten geben Feuchtigkeit und Öl ab, was zu Anhaftungen an festen Bandoberflächen führen kann. Offenmaschige, gebogene Bänder ermöglichen eine Querlüftung unter dem Brot, fördern eine gleichmäßige Kühlung und verhindern die Bildung von Kondenswasser an der Unterseite des Produkts. Europäische Industriebäckereien bevorzugen stark gebogene Bänder mit offenem Gitter und engem Radius, da sie die Länge der Umgebungskühltunnel optimieren und gleichzeitig die Compliance-Standards der European Hygienic Engineering & Design Group strikt einhalten.

So wählen Sie das beste Material für Lebensmittelförderbänder aus

Die Auswahl des besten lebensmittelechten Materials für gebogene Förderbänder erfordert die Bewertung der chemischen Beständigkeit, der Reduzierung der Allergenübertragung, des mechanischen Verschleißes und der Einhaltung der FDA- und EU-Lebensmittelsicherheitsstandards.

Die Materialauswahl bestimmt direkt die Betriebslebensdauer und die Hygienesicherheit von Lebensmitteltransportsystemen. Zu den Standardmaterialoptionen für gebogene Förderbänder gehören Thermoplastisches Polyurethan (TPU), Polyvinylchlorid (PVC), Polypropylen (PP), Polyethylen (PE) und Acetal (POM). Bei der Rohkost-, Fleisch- und Geflügelverarbeitung wird porenfreies TPU aufgrund seiner Beständigkeit gegenüber tierischen Fetten, Ölen und aggressiven Desinfektionschemikalien wie Chlor und quartären Ammoniumverbindungen sehr bevorzugt. TPU bildet beim Biegen im Betrieb keine Mikrorisse und verhindert so die Ansiedlung von Bakterien wie Listerien oder Salmonellen.

Warum wird TPU in hochspezialisierten Lebensmittelfabriken zur Standardwahl gegenüber herkömmlichem PVC? Europäische Lebensmittelverarbeitungsrichtlinien schreiben strenge Beschränkungen für die Migration von Weichmachern in Lebensmittelprodukte vor. TPU enthält keine Weichmacher, behält seine Flexibilität in Verarbeitungsumgebungen mit niedrigen Temperaturen und bietet eine hervorragende Schnitt- und Abriebfestigkeit. Folglich sehen technische Entwürfe für europäische Lebensmittelbetriebe überwiegend blaue TPU-Kurvenbänder mit integriertem antimikrobiellem Zusatzstoff vor.

Der Einsatz einer industriell zertifizierten Lösung für Kurvenförderanlagen, die aus FDA-konformen Materialien hergestellt wird, gewährleistet die Produktreinheit und verlängert gleichzeitig die Lebensdauer des Bandes in anspruchsvollen Waschumgebungen.

So wählen Sie das richtige Verpackungsförderband aus

Die Wahl des richtigen Verpackungskurvenförderbandes erfordert die Anpassung der Bandoberflächenreibung, der Traglasten, der Spurführungsmechanismen und der Liniengeschwindigkeiten an die spezifischen Anforderungen der Sekundärverpackung und Paketsortierung.

In Hochgeschwindigkeits-Verpackungs- und Fulfillment-Zentren müssen Kurvenförderbänder unterschiedliche Verpackungstypen handhaben, von Pappkartons und Polybeuteln bis hin zu Plastikbehältern und eingeschweißten Bündeln. Die Wahl zwischen einem Band mit hoher Reibungsoberfläche und einem modularen Kunststoffband mit niedrigem Koeffizienten hängt davon ab, ob die Anwendung eine Steigungsbeschleunigung oder eine kontrollierte Stauung erfordert. Bei der Hochgeschwindigkeits-Paketzuführung sind Gummi- oder strukturierte PVC-Oberkanten mit hoher Reibung unerlässlich, um ein Verrutschen des Pakets bei schnellen 90-Grad-Richtungsänderungen zu verhindern.

Die Reduzierung von Betriebsausfallzeiten, die Minimierung von Lärmemissionen und die Erzielung hoher Liniengeschwindigkeiten von bis zu 100 Metern pro Minute stehen für die Kunden in modernen Logistikzentren im Mittelpunkt. Welche strukturellen Konfigurationen priorisieren Logistikkunden? Europäische Logistikzentren bevorzugen positiv kettengeführte Kurvenbänder, die mit Schnellwechsel-Bandverbindungsdesigns ausgestattet sind. Positive Antriebssysteme verhindern das Durchrutschen des Bandes bei starker Lastbeschleunigung und gewährleisten eine präzise Spurführung unabhängig von den seitlichen Kräften, die durch außermittige Pakete ausgeübt werden.

Abschluss

Kurvenförderbänder stellen eine Eckpfeilertechnologie im modernen automatisierten Materialtransport dar und schließen die Lücke zwischen Platzmangel und Linieneffizienz. Durch die Anpassung komplexer radialer Flugbahnen durch präzise mechanische Konstruktionen – wie z. B. konische Riemenscheiben, Kettenantriebe mit positiver Kantenführung und modulare Kunststoffverbindungen – beseitigen diese Systeme Betriebsengpässe und schützen gleichzeitig die strukturelle Integrität des Produkts. Ob integriert in Hochgeschwindigkeits-Paketlogistik, strenge Reinraum-Lebensmittelverarbeitungslinien oder kompakte Montagezellen: Die Auswahl des richtigen Bandmaterials, des richtigen Antriebsmechanismus und des richtigen Krümmungsradius sorgt für maximale Betriebszeit, geringen Wartungsaufwand und langfristige Betriebsleistung in allen industriellen Produktionsanlagen weltweit.
