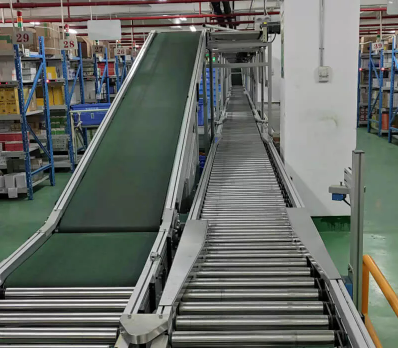

Optimieren Sie Ihre Lagerfläche und verbessern Sie die Effizienz? Steigungsbandförderer sind eine Schlüssellösung für den vertikalen Transport von Materialien und tragen dazu bei, wertvolle Stellfläche in Produktionsanlagen, Lagern und Vertriebszentren zu sparen. Durch den Einsatz dieser Systeme können Unternehmen ihre Abläufe rationalisieren und gleichzeitig den verfügbaren Platz maximieren.
In diesem Artikel befassen wir uns mit den wesentlichen Designüberlegungen für Schrägbandförderer, einschließlich Platzbeschränkungen, Neigungswinkel und Materialhandhabung. Das Verständnis dieser Faktoren wird Unternehmen dabei helfen, fundierte Entscheidungen zu treffen und Fördersysteme für maximale Effizienz und langfristige Leistung zu optimieren.
Steigungsbandförderer bestehen aus mehreren wesentlichen Komponenten, die eine effektive Funktion ermöglichen. Diese Komponenten arbeiten zusammen, um Materialien reibungslos, sicher und effizient zu transportieren.
● Band: Die primäre Oberfläche, die Materialien bewegt. Abhängig von der Art der transportierten Güter besteht es typischerweise aus Gummi, PVC oder anderen haltbaren Materialien. Das Band spielt eine entscheidende Rolle dabei, sicherzustellen, dass die Materialien während des Transports sicher an ihrem Platz bleiben, insbesondere beim Umgang mit geneigten Flächen.
● Riemenscheiben: Diese führen und stützen das Förderband und sorgen dafür, dass es sich reibungslos auf seinem Weg bewegen kann. Riemenscheiben tragen außerdem dazu bei, die Spannung des Riemens aufrechtzuerhalten, was für einen stabilen und effizienten Betrieb unerlässlich ist.
● Rollen: Dienen zur Unterstützung des Bandes und zur Minimierung der Reibung, während es sich entlang des Förderers bewegt. Die Rollen sind strategisch platziert, um die Last zu verteilen und den Verschleiß des Förderbandes zu verringern.
● Rahmen: Die strukturelle Basis, die das gesamte Fördersystem trägt und stabil sein muss, um der Last und dem Neigungswinkel standzuhalten. Der Rahmen muss robust genug sein, um den Belastungen durch Materialbewegungen und das Gewicht der transportierten Produkte standzuhalten.
Steigbandförderer sind äußerst vielseitig und können unterschiedlichste Materialien transportieren. Dazu gehören Massengüter wie Körner, Pulver und Zuschlagstoffe, aber auch Verpackungen, Kisten und sogar empfindliche Gegenstände wie Flaschen oder elektronische Komponenten. Zu den üblichen Anwendungen von Steigförderern gehören:
● Lebensmittelverarbeitung: Transport verpackter Snacks, Früchte und Backwaren zwischen Produktionsstufen oder zu Verpackungsbereichen.
● Fertigung: Transport von Komponenten und Baugruppen zwischen Arbeitsplätzen oder zwischen Produktionshallen.
● Logistik: Bewegen von Artikeln zwischen verschiedenen Ebenen in Lagern oder Vertriebszentren.
Der Neigungswinkel spielt eine entscheidende Rolle bei der Bestimmung der Effizienz der Förderanlage. Typischerweise funktionieren Schrägbandförderer am besten bei Winkeln zwischen 20° und 30°, da größere Winkel zu Schlupf führen können, während niedrigere Winkel möglicherweise eine längere Förderbandlänge erfordern, um den gewünschten Hub zu erreichen. Der Neigungswinkel beeinflusst auch Faktoren wie die Riemenspannung, den Motorleistungsbedarf und die Gesamteffizienz des Systems. Ein gut gewählter Winkel sorgt dafür, dass die Materialien reibungslos und ohne Rutschgefahr transportiert werden, was eine optimale Leistung ermöglicht.
Der Entwurf eines Steigbandfördersystems erfordert ein detailliertes Verständnis mehrerer Faktoren, die sich auf seine Leistung auswirken. Zu diesen Faktoren gehören räumliche Beschränkungen, Tragfähigkeit und Materialeigenschaften.
Bei der Auslegung einer Steigförderanlage muss der verfügbare Platz innerhalb der Anlage berücksichtigt werden. Ein Standard-Schrägförderer benötigt mehr Länge, um Materialien auf die gewünschte Höhe zu transportieren, was bei begrenztem Platz eine Herausforderung sein kann. In Fällen, in denen der Platz knapp ist, kann eine stärkere Neigung erforderlich sein, da das System dadurch Materialien in einem höheren Winkel transportieren kann und weniger horizontalen Platz einnimmt. Allerdings geht dies mit Kompromissen einher, beispielsweise einem erhöhten Risiko des Materialverrutschens, das sorgfältig gemanagt werden muss.
Der Neigungswinkel ist einer der wichtigsten Faktoren bei der Konstruktion des Förderers. Die meisten Schrägbandförderer funktionieren effektiv bei Winkeln bis zu 18° ohne zusätzliche Stützmechanismen. Darüber hinaus kann Slippage zu einem erheblichen Problem werden. Um dies zu verhindern, sind möglicherweise Stollen- oder Wellseitenwandbänder erforderlich, um das Material an Ort und Stelle zu halten. Steilförderer hingegen können Winkel von bis zu 90° erreichen, erfordern jedoch eine spezielle Konstruktion, um ein Verschütten von Material zu verhindern und einen reibungslosen Transport zu gewährleisten. Die Wahl des optimalen Neigungswinkels hängt von der Materialart, der gewünschten Transportgeschwindigkeit und dem verfügbaren Platz in der Anlage ab.
Neigungswinkel (°) | Wahrscheinlichkeit eines Materialverrutschens | Empfohlene Aktion |
0-15 | Niedrig | Glatter Standardriemen |
15-30 | Mäßig | Stollengürtel |
30-45 | Hoch | Gewellter Seitenwandgürtel |
45+ | Sehr hoch | Steilförderer mit Zusatzfunktionen |
Die Tragfähigkeit ist ein weiterer entscheidender Faktor bei der Auslegung eines Steigförderers. Durch die Berechnung der maximal zu tragenden Last wird sichergestellt, dass das System nicht überlastet wird, was zu Ausfällen oder betrieblichen Ineffizienzen führen könnte. Fördersysteme müssen mit dem passenden Antriebsmotor und Stromzuführer gepaart werden, um den Lastanforderungen gerecht zu werden. Es ist wichtig, die Motorleistung an die Kapazität des Förderers anzupassen, um unnötigen Energieverbrauch zu vermeiden und die Systemkomponenten nicht zu belasten.
Die Stabilität der transportierten Produkte ist entscheidend, um Materialverluste oder -schäden zu verhindern. Faktoren wie Größe, Gewicht und Schwerpunkt der Produkte beeinflussen deren Stabilität auf dem Förderband. Lange, schmale Produkte können beispielsweise beim Transport eher umkippen, insbesondere in steileren Winkeln. Eine sichere Befestigung der Produkte am Förderband oder die Verwendung eines Stollenbandes kann dazu beitragen, dies zu verhindern. Darüber hinaus muss der Förderer so ausgelegt sein, dass er unterschiedliche Produktgrößen aufnehmen kann, um einen reibungslosen Transport ohne Produktschäden zu gewährleisten.
Die Auswahl des richtigen Bandes ist für den Erfolg eines jeden Steigförderers von entscheidender Bedeutung. Das Band muss in der Lage sein, Materialien sicher zu transportieren, ohne dass es zu Beschädigungen, Schlupf oder Verschleiß kommt.
Das Material des Förderbandes ist sowohl für die Haltbarkeit als auch für die Leistung von entscheidender Bedeutung. Zu den gängigen Bandmaterialien gehören Gummi, PVC und Gewebe, die je nach Art der zu transportierenden Materialien ausgewählt werden. Beispielsweise können Gummibänder ideal für Schwerlastanwendungen sein, während PVC-Bänder üblicherweise für leichtere Materialien verwendet werden. Das ausgewählte Material muss stark genug sein, um dem Gewicht des Produkts und den Belastungen beim Schrägtransport standzuhalten.
Es gibt verschiedene Arten von Förderbändern, die in Steigförderern verwendet werden können:
● Glatte Riemen: Diese eignen sich am besten für leicht geneigte Förderer, bei denen Schlupf kein großes Problem darstellt. Sie bieten eine glatte Oberfläche für den Transport von Materialien, die keine zusätzliche Unterstützung benötigen.
● Stollenbänder: Diese Bänder verfügen über vertikale Barrieren, die verhindern, dass Materialien nach hinten rutschen, wodurch sie sich ideal für Förderbänder mit mäßigen Neigungswinkeln eignen.
● Gewellte Seitenwandbänder: Diese sind für Förderer mit steilem Gefälle konzipiert. Sie haben hohe, gewellte Seitenwände, die Taschen oder Mulden bilden, um Materialien aufzunehmen und ein Verschütten zu verhindern.
Riementyp | Verwendete Materialien | Geeignet für | Winkelbereich |
Glatter Gürtel | Gummi, PVC | Leichte Materialien, unzerbrechlich | 0° - 18° |
Stollengürtel | Gummi, PVC | Mäßige Steigung, lockeres Material | 15° - 30° |
Gewellte Seitenwand | PVC, Gummi | Starke Steigungen, Schüttgüter | 30° - 90° |
Um zu verhindern, dass Materialien während des Transports verrutschen oder umfallen, ist es wichtig, einen Riemen zu wählen, der einen guten Halt bietet. Beispielsweise können Stollengurte und gewellte Seitenwandgurte dabei helfen, Materialien sicher an Ort und Stelle zu halten. Darüber hinaus müssen die Geschwindigkeit des Förderers und Umgebungsfaktoren wie Temperatur und Luftfeuchtigkeit berücksichtigt werden, da sie die Materialstabilität auf dem Förderer beeinflussen können.
Ein gut konzipiertes Steigfördersystem kann die Effizienz verbessern und die Betriebskosten minimieren, indem es den Energieverbrauch und den Wartungsaufwand senkt.
Die Steuerung der Bandgeschwindigkeit und die Kontrolle von Vibrationen sind für einen reibungslosen Materialfluss von entscheidender Bedeutung. Die Geschwindigkeit des Förderers sollte an die Förderanforderungen des Materials angepasst werden. Eine zu hohe Geschwindigkeit kann dazu führen, dass Material verschüttet wird, wohingegen eine zu niedrige Geschwindigkeit den Gesamtvorgang verlangsamen kann. Darüber hinaus können Vibrationen zu Instabilität oder Verschleiß der Förderkomponenten führen. Daher ist die Kontrolle von Vibrationen von entscheidender Bedeutung, um einen reibungslosen und effizienten Betrieb zu gewährleisten.
Rücktrag entsteht, wenn Material am Förderband haften bleibt und sich entlang des Förderers ansammelt, was zu betrieblichen Ineffizienzen führen kann. Der Einsatz von Bandreinigern und Abstreifern an den Entladestellen trägt dazu bei, Materialansammlungen zu minimieren, das Förderband sauber zu halten und einen kontinuierlichen Transport sicherzustellen. Eine regelmäßige Reinigung und Wartung der Förderkomponenten ist unerlässlich, um Rückträge zu verhindern und den reibungslosen Betrieb des Systems zu gewährleisten.
Der Energieverbrauch ist ein Schlüsselfaktor für die Betriebskosten, und die Auswahl des richtigen Motors und Antriebssystems ist entscheidend für die Reduzierung des Energieverbrauchs. Ein effizientes Energiemanagement in der Förderanlage sorgt dafür, dass keine Energie verschwendet wird und die Anlage im optimalen Leistungsbereich arbeitet. Eine Überlastung des Fördersystems oder die Wahl eines unterdimensionierten Motors kann zu einem ineffizienten Betrieb und einem erhöhten Energieverbrauch führen.
Trotz ihrer Vorteile können bei Schrägförderbändern verschiedene Betriebsprobleme auftreten. Das frühzeitige Erkennen dieser Probleme und das Ergreifen von Korrekturmaßnahmen können kostspielige Ausfallzeiten verhindern und einen kontinuierlichen Materialtransport gewährleisten.
Wenn das Band außermittig läuft, kommt es zu einer Fehlführung des Bandes, was zu übermäßigem Verschleiß und möglicherweise zu Schäden am Förderband führt. Um diesem Problem vorzubeugen, ist eine regelmäßige Inspektion und Neuausrichtung der Riemenscheiben und Rollen unerlässlich. Wenn Sie darauf achten, dass das Förderband richtig auf die Riemenscheiben und Rollen ausgerichtet ist, können Sie Schäden vermeiden und einen reibungslosen Betrieb gewährleisten.
Wenn das Material auf dem Förderband stecken bleibt und der Fluss unterbrochen wird, kann es zu Verstopfungen kommen. Das schnelle Erkennen und Beheben potenzieller Engpässe trägt dazu bei, einen reibungslosen Betrieb aufrechtzuerhalten. Dies kann das Anpassen der Bandgeschwindigkeit oder das Entfernen von Schmutz vom Förderweg umfassen, um sicherzustellen, dass sich die Materialien ungehindert bewegen können.
Überhitzung wird häufig durch längeren Hochlastbetrieb oder unsachgemäße Schmierung des Motors und der Lager verursacht. Durch die regelmäßige Wartung und ordnungsgemäße Schmierung des Motors und der Lager kann eine Überhitzung verhindert und die Lebensdauer des Systems verlängert werden.
Übermäßige Geräusche und Vibrationen während des Betriebs können auf zugrunde liegende Probleme wie Fehlausrichtung oder abgenutzte Komponenten hinweisen. Regelmäßige Überprüfungen der mechanischen Komponenten können dabei helfen, diese Probleme zu erkennen und zu beheben, bevor sie zu Systemausfällen führen.
Problem | Mögliche Ursache | Lösung |
Falsche Bandführung | Falsch ausgerichtete Riemenscheiben, falsche Spannung | Regelmäßige Neuausrichtung, Spannung anpassen |
Rücktrag | Materialansammlungen am Band | Installieren Sie Bandreiniger oder Abstreifer |
Überhitzung der Motoren | Anhaltend hohe Belastung, schlechte Schmierung | Regelmäßige Wartung und Schmierung |
Übermäßige Vibration | Abgenutzte Komponenten, Fehlausrichtung | Bauteile festziehen, regelmäßig prüfen |
Steigungsförderer werden oft in andere Fördersysteme integriert, um einen effizienten und kontinuierlichen Materialtransportprozess zu schaffen.
Steigförderer können mit Horizontalförderern kombiniert werden, um ein nahtloses Materialtransportsystem zu schaffen. Diese Integration stellt sicher, dass Produkte effizient zwischen verschiedenen Höhen und über horizontale Distanzen bewegt werden und sorgt so für einen reibungslosen Übergang zwischen verschiedenen Bereichen der Anlage.
Steigförderer können in automatisierte Sortier-, Lager- und Bereitstellungssysteme integriert werden, um die Effizienz zu verbessern und die manuelle Handhabung zu reduzieren. Durch die Integration mit Lagerverwaltungssystemen (WMS) wird sichergestellt, dass Materialien nahtlos durch verschiedene Bereiche der Anlage transportiert werden, was zu einem optimierten Arbeitsablauf beiträgt.
Regelmäßige Wartung ist der Schlüssel zum reibungslosen Betrieb eines Steigfördersystems und zur Verlängerung seiner Lebensdauer.
Um eine optimale Leistung zu gewährleisten, ist es wichtig, den Förderer regelmäßig zu überprüfen. Wöchentliche Kontrollen des Bandes und der Rollen, monatliche Inspektionen von Motoren und Strukturen sowie halbjährliche allgemeine Reinigung tragen dazu bei, die Effizienz des Systems aufrechtzuerhalten. Regelmäßige Wartung verlängert nicht nur die Lebensdauer des Förderers, sondern verhindert auch kostspielige Ausfallzeiten aufgrund von Geräteausfällen.
Das frühzeitige Erkennen von Anzeichen von Problemen wie ungewöhnlichen Geräuschen, Überhitzung oder Riemenverschleiß ermöglicht eine rechtzeitige Reparatur, die kostspielige Ausfälle verhindert. Regelmäßige Wartung hilft, diese Probleme zu erkennen, bevor sie zu Systemausfällen führen, und sorgt so für einen unterbrechungsfreien Betrieb.
Der Entwurf eines effizienten Steigbandfördersystems erfordert die sorgfältige Berücksichtigung verschiedener Faktoren. Dazu gehören räumliche Einschränkungen, Materialtyp und betriebliche Anforderungen. Durch die Auswahl der richtigen Komponenten und die Optimierung der Energieeffizienz können Unternehmen sicherstellen, dass ihre Steigförderer effektiv funktionieren. Die Bewältigung allgemeiner Herausforderungen wie Schlupf und Fehlausrichtung sowie die Sicherstellung einer regelmäßigen Wartung sind der Schlüssel zum langfristigen Erfolg. Für Unternehmen, die ihre Materialtransportsysteme optimieren möchten, ist es wichtig, betriebliche Anforderungen und Platzbeschränkungen zu bewerten. Die Beratung mit Experten auf diesem Gebiet kann wertvolle Erkenntnisse für den Entwurf eines Systems liefern, das spezifische Anforderungen erfüllt und höchste Effizienz bietet.
Für diejenigen, die an der Optimierung des Materialtransports interessiert sind, bietet Zhejiang Rigor Logistics Technology Co., Ltd. spezielle Lösungen mit fortschrittlichen Steigfördersystemen. Ihr Fachwissen und ihre maßgeschneiderten Produkte bieten einen hohen Mehrwert durch Maximierung der Raumeffizienz und Leistung.
A: Ein Schrägbandförderer ist ein System zum Transport von Materialien zwischen verschiedenen Höhen. Es nutzt ein geneigtes Band, um Produkte effizient über vertikale Distanzen in der Fertigung, Logistik und Distribution zu transportieren.
A: Schrägbandförderer maximieren den Platz, indem sie den vertikalen Materialtransport ermöglichen und so den Bedarf an zusätzlicher Bodenfläche reduzieren. Sie steigern die betriebliche Effizienz und optimieren den Materialtransport auf engstem Raum.
A: Berücksichtigen Sie bei der Auswahl eines Schrägbandförderers Faktoren wie Materialtyp, Tragfähigkeit und verfügbaren Platz. Winkel und Bandtyp des Förderers sollten auf die Eigenschaften des Produkts und die Anforderungen Ihrer Anlage abgestimmt sein.
A: Häufige Probleme bei Schrägbandförderern sind Materialschlupf, falsche Bandführung und überhitzte Motoren. Regelmäßige Wartung und die Verwendung geeigneter Riementypen können dabei helfen, diese Herausforderungen zu bewältigen.
A: Ja, Schrägbandförderer sind energieeffizient, wenn sie richtig konstruiert sind. Durch die Wahl des richtigen Motors und die Optimierung der Bandgeschwindigkeit kann der Energieverbrauch erheblich gesenkt und gleichzeitig ein reibungsloser Betrieb gewährleistet werden.
