Gekrümmte Förderer verändern die Umgang mit Materialien. Sie rationalisieren die Bewegung durch Kurven, ohne die Produktorientierung zu stören. Krümmer Förderer sind wichtig für die Herstellung, Lagerung und Flughäfen und verbessert die Effizienz. In diesem Artikel erfahren Sie über gekrümmte Fördertypen, Designüberlegungen und ihre Vorteile in verschiedenen Anwendungen.
Ein gebogener Förderer ist eine Art Förderergürtel, der geformt ist, um Produkte durch Kurven und Ecken zu führen, ohne ihre Orientierung zu verändern. Dies bedeutet, dass die Vorderseite jedes Artikels vor der Fahrtrichtung blickt, auch wenn sie sich um Biegungen bewegt. Im Gegensatz zu geraden Förderern ermöglichen gebogene Förderer den Materialfluss sanft, um die Richtung reibungslos zu ändern und sich in enge Räume oder komplexe Layouts anzupassen.
Diese Förderer verarbeiten hauptsächlich Stück Waren wie Kisten, Pakete oder einzelne Gegenstände. Sie sind nicht für Schüttgutmaterialien wie Pulver oder Granulat ausgelegt. Geländerte Förderer werden aufgrund ihrer Form und Funktion manchmal runde Förderer oder Eckförderer bezeichnet.
Während verschiedene Arten existieren, verwenden die häufigsten gekrümmten Förderer Gürtel oder Walzen. Hier ist ein kurzer Blick auf die Haupttypen:

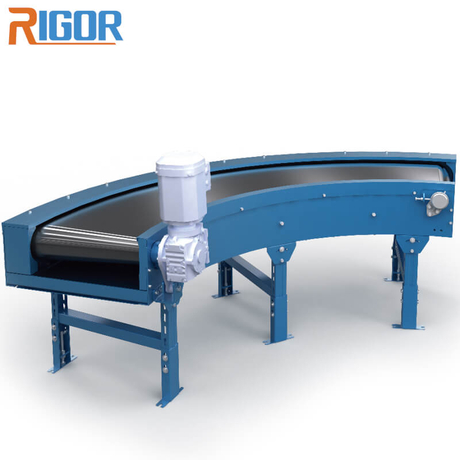

Gürtel gekrümmte Förderer : Diese verwenden einen kontinuierlichen Gürtel, der sich um gekrümmte Riemenscheiben biegt. Der Gürtel besteht häufig aus Abschnitten, die geschnitten und in eine Kegelform gespleißt werden, um die Kurve zu erzeugen. Dieser Typ eignet sich hervorragend für empfindliche oder nicht rollende Waren und bietet eine reibungslose Produkthandhabung.
Rollenkrümmte Förderer : Diese bestehen aus Rollen, die entlang eines gekrümmten Pfades angeordnet sind. Walzen können untätig oder angetrieben werden, oft mit Ketten oder Gürteln verbunden. Sie eignen sich gut für schwerere oder rollende Waren wie Kisten oder Behälter.
Modulare Link -Förderer : Diese Förderer können aus ineinandergreifenden plastischen Segmenten hergestellt und können leicht Kurven bilden. Sie sind langlebig und flexibel, geeignet für Lebensmittel- oder Pharmaindustrien.
Jeder Typ passt zu verschiedenen Produkttypen und betrieblichen Anforderungen. Zum Beispiel verarbeiten Gürtelförderer zerbrechliche Gegenstände besser, während die Rollenförderer bei der Bewegen von schwereren Lasten übertreffen.
Gebogene Förderer finden in vielen Branchen verwendet. Gemeinsame Anwendungen umfassen:

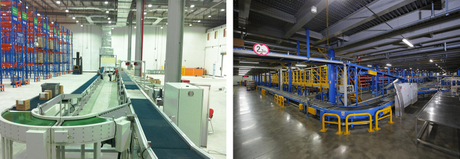

Lagerung und Verbreitung : Verschiebung von Paketen um Ecken in Sortiersystemen.
Fertigung : Teile durch Montagelinien mit Platzbeschränkungen transportieren.
Lebensmittel und Getränke : Umgang mit verpackten Waren um Biegungen in Produktionsbereichen.
Flughafengepäckhandhabung : Gepäck durch komplexe Fördernetze.
Trotz ihrer Vielseitigkeit haben gekrümmte Förderer Einschränkungen. Sie können im Allgemeinen Massenmaterial nicht effektiv transportieren. Außerdem muss das Design sorgfältige Produkttransferpunkte ansprechen, um Marmeladen oder Tropfen zu vermeiden, insbesondere wenn der Förderer gerade Abschnitte verbindet.
Darüber hinaus müssen der Gürtel oder die Rollen den Kurvenradius und die Produktgröße aufnehmen. Bei unsachgemäßer Konstruktion kann Produkte oder ungleichmäßige Verschleiß am Gürtel verursacht werden, wodurch die Zuverlässigkeit des Systems verringert wird.
Wenn Sie diese Typen, Verwendungszwecke und Einschränkungen verstehen, können Sie besser entscheiden, ob ein gebogener Förderer zu Ihren materiellen Handhabungsanforderungen passt und welches Design Ihre Anwendung am besten entspricht.
Das Entwerfen gekrümmter Förderer erfordert sorgfältige Beachtung mehrerer kritischer Aspekte, um einen reibungslosen Betrieb, Zuverlässigkeit und Effizienz sicherzustellen. Erforschen wir die wichtigsten Konstruktionsüberlegungen, Antriebssystemoptionen und Gürtel -Leitsysteme, mit denen gekrümmte Förderer ordnungsgemäß funktionieren.
Bei der Planung eines gekrümmten Förderers ist das erste, was der Förderer mit den von der Kurve erzeugten Kräften umgeht. Der Gürtel neigt natürlich dazu, nach innen in Richtung des inneren Radius des Förderers zu ziehen, wenn er gespannt ist. Dieser innere Zug kann dazu führen, dass der Gürtel falsch ausgerichtet oder rutscht, sodass das Design dieser Kraft entgegenwirken muss.
Ein weiterer wichtiger Faktor ist die Riemengeschwindigkeit über ihrer Breite. Der gebogene Gürtel besteht aus Schnitten, die geschnitten und in eine Kegelform gespleißt werden. Wenn sich der Gürtel um die Kurve bewegt, bleibt seine Winkelgeschwindigkeit konstant, aber die lineare Geschwindigkeit variiert je nach Radius. Die Mitte des Gürtels sollte mit der Geschwindigkeit der anschließenden geraden Förderer übereinstimmen, um die reibungslose Übertragung aufrechtzuerhalten. Dies bedeutet jedoch, dass die Riemengeschwindigkeit an den inneren und äußeren Kanten unterschiedlich ist, was zu einem gewissen Schlupf zwischen der Produkt- und Riemenoberfläche führt, insbesondere bei Beladungs- und Entladepunkten.
Übertragungspunkte, an denen der gekrümmte Förderer geradlinige Abschnitte trifft, benötigen ebenfalls besondere Aufmerksamkeit. Kleine Produkte erfordern kleinere Endriemenscheiben, um nicht unterstützte Lücken zu minimieren. Gekrümmte Förderer mit konischen Endenträmchen haben größere Durchmesser am äußeren Radius und erhöhen nicht unterstützte Lücken an den Kanten, was zu Produktabfällen oder Staus führen kann. Zylindrische Endiemmeletten vermeiden dieses Problem, indem sie einen konsistenten Durchmesser über die Gürtelbreite aufrechterhalten.
Gekrümmte Förderer verwenden je nach Anwendung unterschiedliche Antriebssysteme. Ein gemeinsamer Typ ist reibungsgetrieben, wobei der Gürtel durch Reibung zwischen der Antriebsscheibe und dem Gürtel bewegt wird. Dieses System verarbeitet hohe Lasten gut, verursacht jedoch aufgrund höherer Spannungen mehr Verschleiß am Gürtel.
Alternativ verwenden positive Antriebssysteme mechanische Methoden, um den Riemen zu bewegen. Beispiele sind Bogenketten oder Zahnreulinge, die sich mit dem Profil des Gürtels beschäftigen. Diese Systeme reduzieren die Gürtelspannung und den Verschleiß und verlängern die Lebensdauer der Gürtel. Sie sind jedoch im Allgemeinen weniger für sehr hochlastende Anwendungen geeignet.
Die Auswahl des richtigen Antriebssystems hängt von der Last-, Riementyp- und Wartungseinstellungen ab. Positive Antriebssysteme arbeiten bei geringerer Spannung, wodurch der Energieverbrauch sowie die Verlängerung der Lebensdauer des Gürtels und die Lebensdauer des Bestandteils hilft.
Da der gekrümmte Gürtel nach innen zieht, ist ein Leitsystem unerlässlich, um es ausgerichtet zu halten. Es gibt mehrere Lösungen:
Rollen am äußeren Umfang : Diese Walzen stützen den Gürtel von außen und drücken ihn zurück in die Mitte.
Rollen, die am Förderrahmen montiert sind : Diese werden gegen ein spezielles Profil ausgeführt, das an der Außenkante des Gürtels angebracht ist und seitlich eine laterale Anleitung bietet.
Bugkettensysteme : Eine mit dem äußeren Gürtelumfang verbundene Kette hilft dabei, die Gürtelposition zu erhalten und das Schlupf zu reduzieren.
Jedes System hilft, dem inneren Zug entgegenzuwirken und hält den Riemen reibungslos um die Kurve. Die Auswahl hängt vom Design, Last und Riemen des Förderers ab.
Gekrümmte Förderer arbeiten, indem sie einen Gürtel um eine Kurve bewegen und Produkte reibungslos durch die Kurve führen. Der Gürtel selbst besteht normalerweise aus Abschnitten, die in eine Kegelform geschnitten sind, sodass er sich um gekrümmte Riemenscheiben wickelt. Wenn sich der Gürtel bewegt, bleibt seine Winkelgeschwindigkeit über die Breite konstant, aber die lineare Geschwindigkeit variiert. Dies geschieht, weil die Außenkante des Gürtels einen längeren Weg als die innere Kante bewegt.
Dieser Unterschied in der linearen Geschwindigkeit bedeutet, dass sich die Riemenoberfläche außen schneller bewegt als innen. Infolgedessen tritt zwischen dem Gürtel und dem Produkt ein gewisses Rutsch auf, insbesondere beim Laden und Entladenpunkten. Die Gürtelspannung zieht sich auf natürliche Weise in Richtung der Kurve der Kurve, sodass die Systeme Leitmechanismen umfassen müssen, um den Riemen ausgerichtet zu halten und zu verhindern, dass er treibt oder sich bündelt.
Der Radius der Kurve spielt eine Schlüsselrolle bei der Bewegung des Gürtels. Ein engerer Radius erhöht den Geschwindigkeitsunterschied zwischen den inneren und äußeren Kanten. Dies kann zu einem größeren Ausrutscher und mehr Verschleiß auf der Gürteloberfläche führen. Designer müssen sorgfältig die Riemengeschwindigkeit auswählen, um sicherzustellen, dass die Mittelliniengeschwindigkeit der der geraden Förderer entspricht, die in die Kurve ein- und aus der Kurve ausgeht.
Wenn die Riemengeschwindigkeit zu schnell oder zu langsam ist, kann sie an Übertragungspunkten eine Fehlausrichtung oder Marmeladen verursachen. Größere Kurvenradien verringern die Geschwindigkeitsdifferenz über die Riemenbreite, minimieren Sie den Schlupf und die Verbesserung der Produktstabilität. Platzbeschränkungen erfordern jedoch häufig engere Kurven, sodass die Gürtel- und Förderkomponenten so konstruiert werden müssen, dass diese Herausforderungen behandelt werden.
In Übertragungspunkten treffen gekrümmte Förderer geradlinige Förderer oder andere Geräte. Diese Bereiche sind kritisch, da die Produkte von einer Gürtelgeschwindigkeit und einem Pfad zum anderen wechseln. Wenn die Lücke zwischen Förderern zu groß ist, können kleine oder instabile Produkte fallen oder stauen.
Schnäder Förderer verwenden häufig kleinere Endriemenscheiben an Übertragungspunkten, um nicht unterstützte Lücken zu reduzieren. Konische Riemenscheiben, die unterschiedliche Durchmesser über die Gürtelbreite haben, können jedoch größere Lücken an der Außenkante erzeugen. Zylindrische Riemenscheiben haben einen konsistenten Durchmesser, was dazu beiträgt, den Transferlücken gleichmäßig zu halten und den Produktverlust zu verringern.
Eine weitere Herausforderung besteht darin, die Produktorientierung und den Abstand beizubehalten, wenn Elemente die Kurve eingeben und beenden. Die richtige Gürtelspannung, Leitsysteme und die Geschwindigkeitssynchronisation sind unerlässlich, um einen reibungslosen Produktfluss zu gewährleisten und Schäden oder Zwischenstopps zu vermeiden.
Die Auswahl des richtigen Gürtels für einen gebogenen Förderer ist für den reibungslosen Betrieb und die Produktsicherheit von entscheidender Bedeutung. Bei dieser Wahl werden mehrere Faktoren ins Spiel kommen, wobei jede Leistung und Langlebigkeit beeinflusst.
Erstens muss der Gürtel den Anforderungen der Anwendung und das Layout des Förderers entsprechen. Die Verwendung eines Gürtentyps, der ähnlich ist, wie das Anschließen gerader Förderer, funktioniert häufig am besten. Dies gewährleistet die Kompatibilität und ein konsequentes Handling im gesamten System.
Betrachten Sie als nächstes die Produkteigenschaften. Um zu verhindern, dass Produkte aufgrund von Zentrifugalkraft nach außen rutschen, wählen Sie einen Gürtel mit einer oberen Abdeckung mit hoher Ausnahme. Diese Funktion hilft, Elemente stabil zu halten, wenn sie sich durch Kurven bewegen.
Flexibilität ist ein weiterer Schlüsselfaktor. Gekrümmte Gürtel müssen sich in Längsrichtung und seitlich beugen und sich an die Form des Förderers anpassen. Gürtel aus nicht lateral stabilen Materialien funktionieren hier gut, da sie leicht biegen, ohne die Riemenstruktur zu beschädigen.
Denken Sie auch an die Gürtelaugation. Die Warp- und Schussgarne biegen sich unterschiedlich über gekrümmte Riemenscheiben und verursachen eine ungleichmäßige Dehnung. Dies kann zu Lärm von Führungsrollen und ungleichmäßigen Verschleiß führen. Durch Erhöhen der Anzahl der Spleiße im Gürtel reduziert diese Dehnungschwankungen und die Geräuschpegel.
Überprüfen Sie schließlich den minimalen Riemenscheibendurchmesser, der den Gürtel ermöglicht, insbesondere die kleinste Riemenscheibe am gebogenen Förderer. Dies stellt sicher, dass sich der Gürtel ohne Beschädigung oder vorzeitige Verschleiß richtig beugen kann.
Das Material des Gürtels sollte der Umgebung und dem Produkttyp entsprechen. Zum Beispiel müssen die in der Lebensmittelverarbeitung verwendeten Gürtel den Hygienestandards erfüllen und häufig von FDA zugelassene Materialien erfordern.
In Bezug auf die Konstruktion sollte der Gürtel eine dauerhafte obere Abdeckung haben, um Abrieb und Schnitten zu widerstehen. Der Kadaver (die interne Struktur des Gürtels) muss genügend Kraft und Flexibilität bieten, um die Kurve zu bewältigen, ohne übermäßig zu dehnen.
Einige Gürtel sind mit verstärkten Kanten oder Profilen ausgestattet, um die Verfolgung zu verbessern und das Schlupf an Kurven zu verringern. Diese Funktionen sind besonders hilfreich bei der Aufrechterhaltung der Riemenausrichtung und der Produktorientierung.
Überprüfen Sie immer, ob der Gürtel den relevanten Branchenstandards entspricht. Für Lebensmittel- oder Pharmaindustrien benötigen Gürtel häufig Zertifizierungen wie FDA- oder EU -Genehmigungen.
Für Anwendungen mit Brandrisiken könnten flammenretardante Gürtel erforderlich sein, um die Sicherheitsvorschriften zu erfüllen.
In anderen Branchen müssen die Gürtel den Standards in Bezug auf chemische Resistenz, Temperaturtoleranz oder statische Leitfähigkeit entsprechen.
Die Verwendung von Gürteln, die diese Standards erfüllen, gewährleistet nicht nur die Sicherheit, sondern hilft auch, kostspielige Ausfallzeiten oder regulatorische Probleme zu vermeiden.
Bohrte Förderer übertreffen sich, indem sie den Platz sparen, indem die Produkte reibungslos wechseln können, ohne dass zusätzliche Förderlängen benötigt werden. Mit dieser Fähigkeit können Anlagen kompakte Layouts entwerfen, die in enge oder unregelmäßige Bereiche passen. Anstatt große, offene Räume zu erfordern, ermöglichen gebogene Förderer es, Materialien um Ecken, Säulen oder Maschinen zu vermitteln, wodurch der verwendbare Arbeitsbereich maximiert wird.
Da sie die Produktorientierung durch Kurven aufrechterhalten, verringern gekrümmte Förderer die Notwendigkeit zusätzlicher Handhabungs- oder Neupositionierungsgeräte. Dies führt zu einem schnelleren Materialfluss und weniger Engpässen. Die kontinuierliche Bewegung durch Kurven bedeutet auch weniger Stopps und Starts, was die Gesamtprozessffizienz verbessert.
Darüber hinaus können gekrümmte Förderer häufig mehrere gerade Förderer ersetzen, die durch Übertragungspunkte verbunden sind und die Komplexität und Wartungspunkte der Installation verringern. Dieses optimierte Design senkt die Ausfallzeiten und potenzielle Produktschäden während der Transfers.
Ein Hauptvorteil von gekrümmten Förderern ist die Anpassungsfähigkeit an verschiedene Layouts und Produkttypen. Sie werden in verschiedenen Designs geliefert - ein Rollen, eine Rolle oder einen modularen Link -, das einfach ausgewählt wird, einen auszuwählen, der zu bestimmten Betriebsanforderungen passt.
Zum Beispiel verarbeiten gürtelkrümmte Förderer zarte oder unregelmäßig geformte Gegenstände vorsichtig, während die Rollschanzer gebogene Förderer gut für schwerere oder rollende Waren eignen. Modulare Link -Förderer bieten eine hervorragende Flexibilität und eignen sich ideal für Branchen, die häufige Reinigung oder sanitäre Einrichtungen wie Lebensmittel oder Arzneimittel benötigen.
Gekrümmte Förderer können auch maßgeschneidert sein, um fast jeden Winkel zu passen, von sanften Biegungen bis hin zu scharfen 90 ° oder sogar 180 ° -Wendungen. Diese Flexibilität ermöglicht es Pflanzen, die Produktionsflusswege ohne größere Änderungen der Einrichtung zu optimieren.
Darüber hinaus können viele gekrümmte Fördersysteme in Automatisierungssteuerungen, Sensoren oder Diverter integrieren. Dies macht sie für dynamische Produktionslinien geeignet, bei denen sich das Routing oder Sortieren häufig ändert.
Gekrümmte Förderer sind für die Haltbarkeit ausgelegt und erfordern im Vergleich zu komplexen Transfersystemen relativ geringe Wartung. Ihr robuster Bau stand den kontinuierlichen Betrieb und starkem Gebrauch.
Da sie die Anzahl der Übertragungspunkte zwischen geraden Förderern reduzieren, minimieren gekrümmte Förderer die Verschleiß von Produkten und Geräten. Dies senkt das Risiko von Marmeladen, Produktschäden oder Fördererbrüchen.
Riemenleitsysteme und Antriebswahlen, die auf gekrümmte Förderer zugeschnitten sind, tragen dazu bei, die ordnungsgemäße Riemenausrichtung und -spannung aufrechtzuerhalten. Diese Merkmale verhindern vor vorzeitiger Gürtelnahrung und verringern die Notwendigkeit häufiger Anpassungen.
Darüber hinaus verwenden viele gekrümmte Förderer standardisierte Komponenten, wodurch Austauschteile einfach zu beschaffen und zu installieren sind. Diese Verfügbarkeit senkt die Ausfallzeit während der Wartung.
Routineinspektionen konzentrieren sich in der Regel auf den Gürtelzustand, die Riemenscheibenausrichtung und die Leistung des Antriebssystems. Mit ordnungsgemäßem Design und Unterhalt bieten gekrümmte Förderer einen zuverlässigen, lang anhaltenden Service, der reibungslose Materialverhandlungsvorgänge unterstützt.
Gekrümmte Förderer führen Produkte effizient durch Kurven, ohne die Ausrichtung zu verändern, Raum zu sparen und den Fluss zu verbessern. Sie sind an verschiedene Branchen und Layouts anpassbar und bieten einen zuverlässigen und wartungsarmen Betrieb. Zukünftige Trends können sich auf verbesserte Automatisierung und Integration konzentrieren. Zhejiang Rigor Logistics Technology Co., Ltd. Bietet fortschrittliche gekrümmte Förderer, die die Produktivität und die Raumnutzung maximieren und nahtlose Materialhandhabungslösungen sicherstellen, die auf Ihre Bedürfnisse zugeschnitten sind.
A: Krümmte Förderer führen Produkte durch Kurven, ohne ihre Ausrichtung zu verändern, Raum zu sparen und die Effizienz in verschiedenen Branchen zu verbessern.
A: Zu den gängigen Typen gehören gebogene Förderer von Gürtel, geschwungene Förderer und modulare Verbindungsförderer, die jeweils für verschiedene Produkttypen geeignet sind.
A: Krümmte Förderer bieten platzsparende Layouts, Flexibilität und reduzierte Wartungsbedürfnisse und verbessern den Materialfluss und die Zuverlässigkeit.
