Kurvenförderbänder und modulare Kurvensysteme nutzen konische Rollen, eine spezielle konische Geometrie und radiale Rückhaltemechanismen, um eine gleichmäßige lineare Geschwindigkeit über die gesamte Breite der Kurve aufrechtzuerhalten und so eine Fehlausrichtung und ein Verrutschen des Produkts zu verhindern. Indem diese Systeme den Außenradius proportional schneller antreiben als den Innenradius, stellen sie sicher, dass die Materialien Kurven reibungslos bewältigen und gleichzeitig ihre präzise Ausrichtung beibehalten.
In diesem umfassenden technischen Leitfaden werden die genauen mechanischen, strukturellen und strategischen Auswahlkriterien detailliert beschrieben, die industrielle Lösungen für den gekrümmten Materialtransport definieren. Von grundlegenden kinematischen Prinzipien bis hin zu spezifischen B2B-Anwendungen werden wir untersuchen, wie diese Systeme Produktionsengpässe beseitigen und den Anlagen-ROI steigern. Die folgenden Abschnitte bieten eine vollständige Aufschlüsselung der Technologie, Best Practices für die Wartung und Integrationsstrategien, die für moderne Industriebetriebe erforderlich sind.
Abschnitt | Zusammenfassung |
Kernfunktionsprinzipien gebogener Materialtransportsysteme | Erklärt die grundlegende Kinematik, Kegelrollenmechanik und das Radialgeschwindigkeitsmanagement, die erforderlich sind, um Güter ohne Schlupf um eine Kurve zu bewegen. |
Wichtige Strukturkomponenten eines Kurvenrollenförderers | Zerlegt die wesentliche physische Hardware, einschließlich konischer Stahlrollen, Präzisionslager, Hochleistungsrahmen und spezielle Antriebsketten. |
Haupttypen von Kurvenförderern und ihre industriellen Anwendungen | Vergleicht verschiedene Kurvenförderer-Designs, wie z. B. Standardband-, modulare Kunststoff- und Rollenförderer-Varianten, und hebt ihre branchenspezifischen Einsatzmöglichkeiten hervor. |
Kritische Auswahlkriterien für B2B-Einkauf und -Engineering | Beschreibt die wichtigen technischen Parameter, Gewichtskapazitäten, Radiusberechnungen und Umweltfaktoren, die Käufer vor dem Kauf bewerten müssen. |
Best Practices für Installation, Wartung und Fehlerbehebung | Bietet eine praktische Schritt-für-Schritt-Anleitung zum Ausrichten von Kurven, zur Führung von Riemen, zur Aufrechterhaltung der Spannung und zur Vermeidung häufiger Verschleißmuster. |
Gebogene Materialhandhabungssysteme funktionieren, indem sie einen präzisen Differenzgeschwindigkeitsgradienten über die Transportoberfläche erzeugen und dabei konische Komponenten verwenden, um sicherzustellen, dass sich die Außenkante schneller bewegt als die Innenkante. Diese präzise Kalibrierung wirkt Zentrifugalkräften entgegen und verhindert eine Abweichung der Paketausrichtung.
Um die Mechanik zu verstehen, muss man sich mit der grundlegenden Physik der Rotationskinematik befassen. Wenn sich ein Objekt entlang einer gekrümmten Bahn bewegt, ist die von der Außenkante zurückgelegte Strecke deutlich größer als die von der Innenkante im gleichen Zeitinkrement zurückgelegte Strecke. Wenn ein Förderer entlang einer 90-Grad-Krümmung standardmäßige zylindrische Rollen verwenden würde, würde jeder Punkt entlang der Rolle versuchen, sich mit der gleichen linearen Oberflächengeschwindigkeit zu drehen. Dies würde unweigerlich dazu führen, dass Produkte im Außenradius hinterherhinken, was zu starker Verdrehung, Materialabrieb und häufigen Systemstaus führen würde.

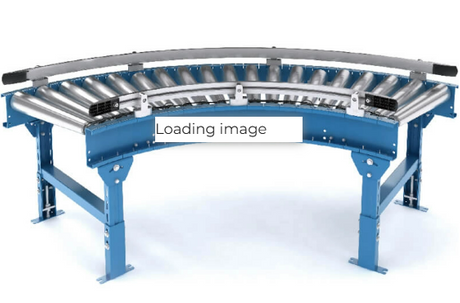

Um diese physikalische Herausforderung zu lösen, integrieren technische Konstruktionen spezielle Kegelrollen. Ein echter Kurvenrollenförderer basiert auf diesen konischen Rollen, bei denen der Rollendurchmesser vom Innenradius zum Außenradius allmählich zunimmt. Da der Außendurchmesser größer ist, ist die lineare Oberflächengeschwindigkeit bei jeder gegebenen Drehzahl proportional höher. Diese exakte geometrische Proportion stellt sicher, dass alle Punkte entlang der Linienbreite die Kurve perfekt synchron absolvieren.
Darüber hinaus werden radiale Rückhaltemechanismen eingesetzt, um der natürlichen Tendenz der sich bewegenden Oberfläche oder des Produkts entgegenzuwirken, aufgrund der Trägheit nach außen zu rutschen. Bei riemengetriebenen Varianten laufen eine Reihe von Führungsrollen, Führungsprofilen oder Hochleistungskettenbefestigungen entlang des Rahmenumfangs mit großem Radius. Diese Spurführungskomponenten fixieren das flexible Medium in seiner strukturellen Spur und absorbieren die seitlichen Kräfte, die von schweren Nutzlasten beim Übergang durch Richtungsänderungen von 45 Grad, 90 Grad oder 180 Grad erzeugt werden.

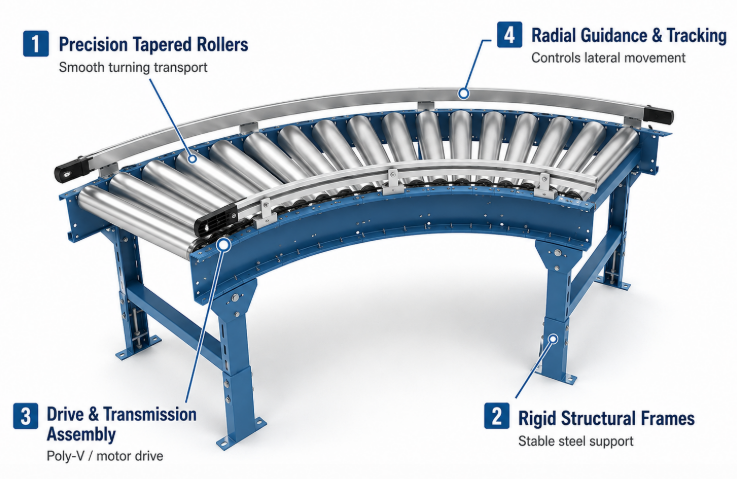

Die strukturelle Integrität und die Betriebseffizienz eines Hochleistungs-Kurvenrollenförderers hängen von einem Netzwerk technischer Komponenten ab, darunter Präzisionskegelrollen, Rahmen mit starrem Radius und spezielle Antriebskonfigurationen. Jedes Teil muss mit präzisen Toleranzen bearbeitet werden, um kontinuierlichen seitlichen und axialen Belastungsbelastungen standzuhalten.
Die Kegelrollen sind der Hauptkontaktpunkt für den Materialtransport. Hergestellt aus hochwertigem Kohlenstoffstahl, Edelstahl oder schlagfesten Polymeren, muss ihr exakter Konuswinkel mit dem wahren Mittelpunkt des Kurvenradius übereinstimmen. Diese Rollen sind mit präzisionsgeschliffenen Kugellagern ausgestattet, die sowohl den radialen Belastungen des Produktgewichts als auch den durch die Drehbewegung erzeugten axialen Schubkräften standhalten können.
Die äußeren und inneren Seitenrahmen bilden das strukturelle Rückgrat der gebogenen Baugruppe. Diese Rahmen bestehen typischerweise aus CNC-lasergeschnittenem Baustahl oder schwerem extrudiertem Aluminium und müssen Verdrehkräften standhalten. Der Innenrahmen ist kürzer und hat einen engen Radius, während der Außenrahmen über Montagehalterungen für den Antriebsmechanismus und Sicherheitsgeländer verfügt.
Der Antrieb eines gekrümmten Systems erfordert spezielle Antriebsanordnungen. Zu den Standardoptionen gehören Hochleistungs-Präzisionsrollenketten, die in kundenspezifischen UHMW-Polymer-Verschleißstreifen laufen, oder über flexible O-Ringe verbundene Antriebswellen mit hohem Drehmoment. Für industrielle Anforderungen mit hoher Kapazität sorgt die Wahl eines Premium- Kurvenrollenförderers mit direkt angetriebenen motorisierten Rollen für eine optimale Drehmomentübertragung ohne mechanische Verluste.
Um zu verhindern, dass sich das Förderband oder Kettenmedium unter Last seitlich verschiebt, werden robuste Radialführungssysteme eingebaut. Hierbei handelt es sich um hochbelastbare Führungslager, die vertikal entlang der Außenkante des Bandes montiert sind und gegen eine bearbeitete Stahllippe rollen. Bei modularen Kunststoffkettenkurven rasten geformte Laschen an der Unterseite der Kettenglieder direkt in passende Schienen im Förderbett ein.
Industrieanlagen nutzen verschiedene Arten von gekrümmten Materialhandhabungssystemen, die nach ihrem Transportmedium kategorisiert werden – darunter echte Bandkurven, modulare Kunststoffketten und Systeme mit angetriebenen Rollen –, um an bestimmte Produktionsumgebungen angepasst zu werden. Die Auswahl des richtigen Typs hängt direkt vom Gewicht, der Geometrie und der Oberflächenbeschaffenheit des bewegten Materials ab.
Systemklasse | Kerntechnologie | Primäre Mechanik | Zielumgebung |
Stoffgürtelkurven | Durchgehende Platte aus verstärktem PVC oder Polyurethan, in präzise Bogenform geschnitten. | Läuft entlang struktureller Führungsschienen, um eine Hochgeschwindigkeitssortierung zu ermöglichen. | Am besten geeignet für kleine Gegenstände, zerbrechliche Elektronik oder unregelmäßiges Flughafengepäck. |
Modulare Kunststoffketten | Ineinandergreifende Kunststoffsegmente, angeordnet in einem robusten Ziegelmuster. | Geformte Laschen rasten direkt in die passenden Schienen unter dem Förderbett ein. | Ideal für feuchte Umgebungen, Getränkeabfüllungen und Lebensmittelwaschzonen. |
Live-Rollerkurven | Einzeln angetriebene Kegelrollen, angetrieben durch Ketten, Poly-V-Riemen oder Antriebswellen. | Unterstützt die drucklose Akkumulation zur automatischen Steuerung des Leitungsflusses. | Perfekt für schwere Kartons, Tragetaschen und schwere Industriepaletten. |
Bei Stoffgürtelkurven wird eine durchgehende Folie aus verstärktem Kunststoffmaterial verwendet, die bogenförmig geschnitten ist. Diese Systeme bieten eine äußerst stabile, glatte Oberfläche, die sich ideal für den Transport kleiner Gegenstände, zerbrechlicher Elektronik oder unregelmäßigen Gepäcks eignet. Da sich die gesamte Oberfläche gleichmäßig bewegt, wird verhindert, dass kleine Teile durch Lücken fallen, was sie bei der Gepäckabfertigung an Flughäfen und in E-Commerce-Sortierzentren beliebt macht.
Die modularen Kurven bestehen aus ineinandergreifenden Kunststoffsegmenten und bieten eine hervorragende mechanische Haltbarkeit und Flüssigkeitsableitung. Das Brick-Layout-Muster der Module sorgt für eine hohe Zugfestigkeit und ermöglicht lange, komplexe Förderwege mit mehreren geraden Strecken und Kurven, die von einem einzigen Motor angetrieben werden. Aufgrund ihres leicht zu reinigenden Designs werden diese Systeme in der Lebensmittelverarbeitung, Getränkeabfüllung und Pharmaindustrie sehr geschätzt.

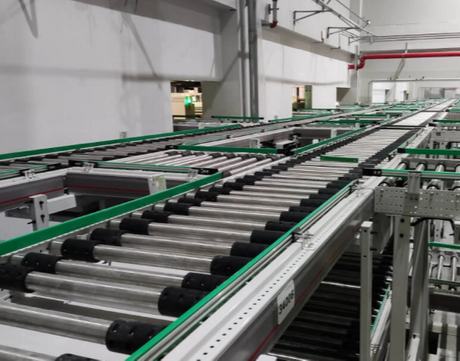

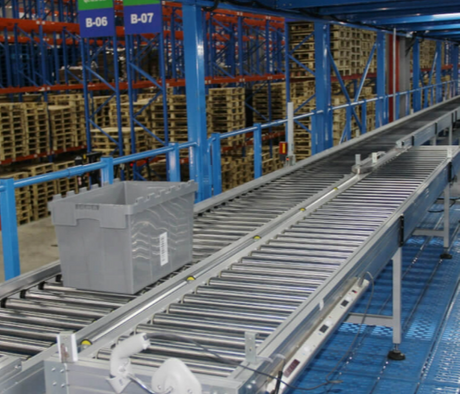

Für die schwere Fertigung und Lagerung ist die Konfiguration mit angetriebenen Walzen die bevorzugte Lösung. Angetrieben durch Ketten, Poly-V-Riemen oder Antriebswellen eignen sich diese Systeme hervorragend für den Transport schwerer Kartons, Transportkisten und Industriepaletten. Sie ermöglichen eine drucklose Ansammlung, was bedeutet, dass Produkte auf der Kurve angehalten werden können, um den Leitungsfluss zu steuern, ohne den Antriebsmotor anzuhalten, wodurch Produktkollisionen vermieden werden.
Förderertyp | Maximale Tragfähigkeit | Gemeinsamer Geschwindigkeitsbereich | Am besten geeignete Branche |
Stoffgürtelkurve | Leicht bis mittel (bis zu 50 kg/m) | 0,5 bis 2,5 m/s | Logistik, Verpackung, Flughäfen |
Modulare Kunststoffkurve | Mittel (bis 120 kg/m) | 0,2 bis 1,2 m/s | Lebensmittelverarbeitung, Abfüllung |
Live-Roller-Kurve | Schwer (bis 1500 kg/m) | 0,1 bis 1,5 m/s | Automobil, Lagerhaltung, Schwerindustrie |
Die Beschaffung eines Drehsystems in Industriequalität erfordert eine sorgfältige Bewertung wichtiger technischer Parameter, einschließlich des Innenradius, des Drehgrades, der Gesamttragfähigkeit und der Umgebungsbedingungen. Eine Fehlberechnung dieser Werte kann zu beschleunigtem Komponentenverschleiß, Produktschäden oder Motorausfall führen.
Zunächst müssen Ingenieure die genauen Layoutanforderungen bestimmen, insbesondere den Grad der Drehung (üblicherweise 45, 90 oder 180 Grad) und den Innenradius. Der Innenradius muss groß genug sein, damit das am längsten gehandhabte Produkt passieren kann, ohne dass seine Ecken die Leitplanken berühren. Der Außenradius wird bestimmt, indem die Förderbandbreite direkt zum Innenradius addiert wird, wodurch der genaue Platzbedarf auf dem Anlagenboden bestimmt wird.
Zweitens müssen das Gesamtgewicht und die Verteilung der Produktnutzlast sorgfältig berechnet werden. Bei schweren Industriebetrieben stellt die Wahl eines robusten Kurvenrollenförderers mit verstärkten Querträgern sicher, dass das System schwere Lasten tragen kann, ohne dass der Rahmen durchhängt. Ingenieure müssen außerdem die maximale Belastung pro Rolle berechnen, um sicherzustellen, dass die Präzisionslager den kombinierten radialen und axialen Belastungen im Dauerbetrieb standhalten können.
Drittens spielen Faktoren der Betriebsumgebung eine wichtige Rolle bei der Materialauswahl. Anlagen, die sich mit chemischer Verarbeitung, Lebensmittelproduktion oder hoher Feuchtigkeit befassen, müssen Edelstahlrahmen und korrosionsbeständige Polymerkomponenten verwenden. Umgekehrt können in Standard-Trockenverteilungszentren pulverbeschichtete Kohlenstoffstahlkonstruktionen verwendet werden. Systemintegrationsspezialisten müssen außerdem sicherstellen, dass die Steuerungssysteme mit vorhandenen geraden Linien übereinstimmen und Frequenzumrichter (VFDs) integrieren, um die Geschwindigkeiten zwischen einzelnen Förderabschnitten präzise zu synchronisieren.
Um die maximale Effizienz in gekrümmten Materialtransportlinien aufrechtzuerhalten, sind eine präzise anfängliche Nivellierung des Rahmens, systematische Anpassungen der Bandführung und eine regelmäßige Schmierung stark beanspruchter Lager erforderlich. Das Vernachlässigen dieser wichtigen Wartungsschritte kann zu ungleichmäßigem Riemenverschleiß, übermäßiger Motorbelastung und unerwarteten Systemausfallzeiten führen.
Während der Installation müssen Techniker präzise Laserausrichtungswerkzeuge verwenden, um sicherzustellen, dass sowohl der Innen- als auch der Außenrahmen auf beiden Ebenen perfekt eben sind. Wenn eine Seite der Kurve niedriger ist als die andere, verstärkt die Schwerkraft die Zentrifugalkräfte und zieht das Transportmedium oder die Produkte zur unteren Seite. Diese ungleichmäßige Gewichtsverteilung führt zu vorzeitigem Verschleiß der Spurführungen und Antriebskettenräder.
Da Drehsysteme einen höheren Axialschub erzeugen als gerade Linien, sind die Lager in Kegelrollen einer ständigen Belastung ausgesetzt. Wartungsteams sollten einen strengen Schmierplan aufstellen und bei Bedarf hochviskose Lithiumkomplexfette für schwere Stahlrollen oder Schmiermittel in Lebensmittelqualität verwenden. Abgedichtete Präzisionslager sollten regelmäßig mit Thermografiekameras überprüft werden, um eine Überhitzung zu erkennen, bevor ein Lager festsitzt.
Bei Stoffbandkurven ist die Überprüfung des Spursystems eine entscheidende Routineaufgabe. Die Kantenführungsrollen oder Führungsprofile müssen auf Verschleiß und Materialansammlungen überprüft werden. Beginnt der Riemen am Außenrahmen hochzuklettern, müssen die Spannschrauben an der Innen- und Außenrolle in kleinen Schritten nachgestellt werden. Bei rollengetriebenen Systemen verhindert die Überprüfung der Spannung der verbindenden Poly-V-Riemen oder Antriebsketten Schlupf und sorgt für die Aufrechterhaltung der Drehmomentübertragung.
Hinweis zur industriellen Wartung: Überprüfen Sie immer den Innenradius des Rahmens auf Verschleißmuster. Übermäßiger Verschleiß in diesem Bereich weist normalerweise darauf hin, dass die Riemenspannung zu hoch ist und die gesamte Baugruppe nach innen gegen die Strukturführungen zieht.
Die Integration eines Hochleistungs- Kurvenrollenförderers in ein bestehendes B2B-Materialtransportsystem bietet erhebliche Vorteile für das Raummanagement und den Produktionsdurchsatz. Durch den Einsatz einer Kegelrollengeometrie und einer Differenzgeschwindigkeitsmechanik beseitigen diese Systeme die üblichen Engpässe, die beim Transport von Gütern um Kurven auftreten.
Die Investition in hochwertige Komponenten, die Berechnung präziser Wenderadien und die Einhaltung einer strengen vorbeugenden Wartungsroutine gewährleisten eine langfristige Betriebssicherheit. Für automatisierte Vertriebszentren oder Fertigungsstraßen ist die Wahl einer technisch ausgereiften Lösung ein bewährter Schritt zum Aufbau einer hocheffizienten, kontinuierlichen Logistikpipeline.
Das Verrutschen des Produkts wird in erster Linie durch den Einsatz präziser Kegelrollen verhindert, die einen gleichmäßigen Geschwindigkeitsgradienten über die gesamte Förderbandbreite aufrechterhalten. Darüber hinaus stellt die Auswahl von Oberflächenmaterialien mit hoher Reibung, wie z. B. gummibeschichteten Rollen oder strukturierten Bändern mit hoher Griffigkeit, sicher, dass die Produkte bei Hochgeschwindigkeitsübergängen sicher an ihrem Platz bleiben.
Ja, modulare Kunststoffkettenkurven können oft in lange, gerade Strecken integriert werden, die von einem einzigen Motor angetrieben werden, vorausgesetzt, dass die Berechnung der gesamten Kettenzugkraft innerhalb sicherer Grenzen bleibt. Bei Hochleistungsanwendungen oder komplexen Layouts ermöglicht die Verwendung eines speziellen unabhängigen Motors für den Abschnitt des Kurvenrollenförderers jedoch eine bessere Geschwindigkeitsabstimmung und eine geringere mechanische Belastung.
Der Mindestradius hängt stark vom Förderertyp und den Produktabmessungen ab. Mit Gewebebandkurven können enge Innenradien von nur 300 mm erreicht werden, während Hochleistungskurven mit angetriebenen Rollen im Allgemeinen einen größeren Radius erfordern, um Kegelrollen und schwere Nutzlasten sicher aufzunehmen.
